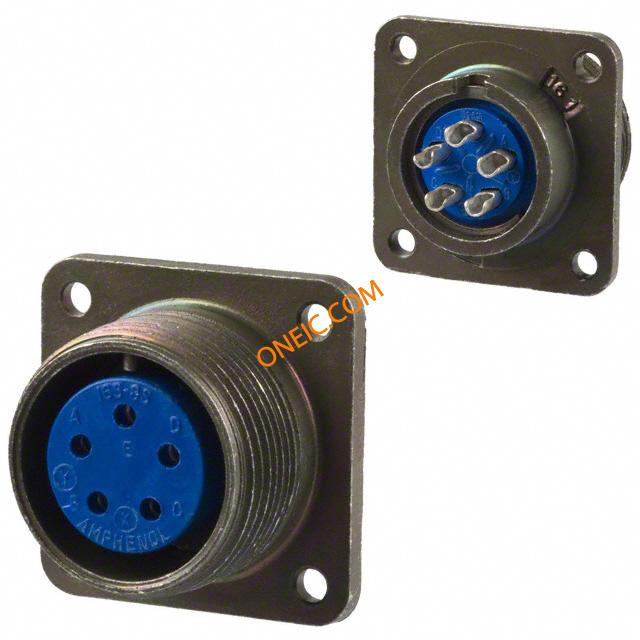

97-3102A-16S-8S(946)
| 制造商 | |
| 描述 | Circular MIL Spec Connector 5P Sz 16S Box Mount Socket Recept Solder MIL-DTL-5015 (MS3100-MS3108) Circular Connectors CONN RECEPT BOX MNT 5POS W/SOCK connector;metal circ;box recept;size 16s;5 #16 solder socket cont;black finish CIRCULAR, RECEPTACLE, 16S-8, BOX connector, metal circ, box recept, size 16s, 5 #16 solder socket cont, black finish |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Circular MIL Spec Connector | 标准包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | MIL类型 | MIL-DTL-5015 |
| 海关税号 | 85369010 | 认证机构标志 | UL Recognized/CSA |
电气参数
| 额定电压 | 500VAC, 700VDC | 最大额定电流 | 13A |
机械参数
| 重量 | 0.001 | 包装方式 | Bulk |
| 出线方向 | Solid | 外壳尺寸 | 16S |
| 导线线规 | 16-22 | 方向 | N (Normal) |
| 外壳样式 | box mount receptable | 端接方式 | Solder Cup |
| 触头类型 | socket contacts | 安装类型 | Panel Mount, Flange |
| 外壳镀层 | Black Zinc Alloy | 行程角度 | Straight |
| 连接器类型 | Amphenol 97 Series - Standard Cylindrical Connector - solder type | 接触镀层 | special variation code |
| 紧固类型 | Threaded | 外壳涂层 | Olive Drab Cadmium |
| 安装样式 | Panel | 封装形式 | Metal |
| 外壳材料（壳体） | solid backshell | 连接器用途 | Threaded |
| 插入角度 | 16S-8 | 本体材料 | :Aluminium |
| 触头材料 | :- | 壳体材料 | Aluminum Alloy |
| 主要材料 | 5015 Commercial | 端接样式 | Solder |
| 第一触头极性 | Socket (Female) | 触点数 | 5 |
| 接触件端接 | :Solder | 介电材料 | Diallyl-Phthalate |
| 位数 | 5 | 外壳尺寸-插件 | 16S-8 |
| 安装孔直径 | 0.12 " | 外壳材料及表面处理 | Aluminum, Zinc Plated, Black |
| 典型触点布局 | 5#16 | 第一连接器安装类型 | :Panel |
产品信息
| 类型 | Panel Socket | 类别 | A |
| 连接器性别 | :Receptacle | 系列 | 97 |
| 产品特性 | Environmental Resistant, Single Key/Keyway Shell Polarization | 制造商全称 | 97 Series |
| 产品子类型 | Receptacles | 插入配置 | 16S-8 |
| 应用细节 | Commercial | ||
环境参数
| 工作温度 | -55°C ~ 125°C | ||
