点击放大查看

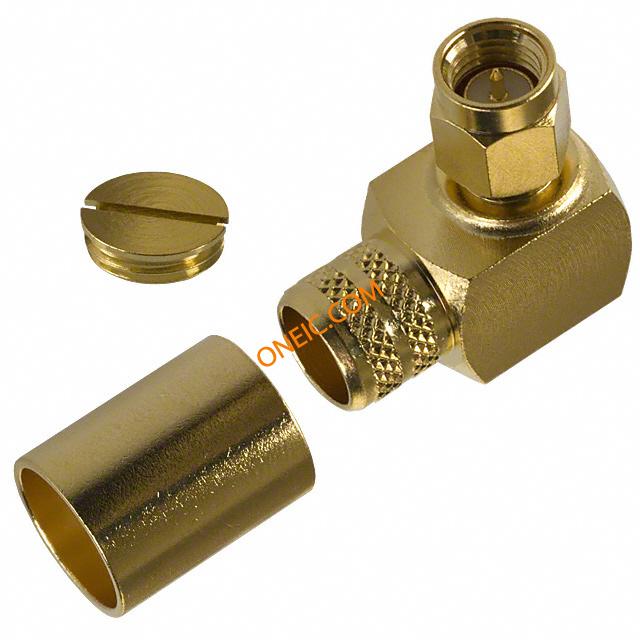

132299
| 制造商 | |
| 描述 | Conn SMA PL 0Hz to 12.4GHz 50Ohm Crimp RA Cable Mount Gold CONN SMA PLUG R/A 50 OHM SOLDER RF Connectors / Coaxial Connectors SMA R/A PLUG 7810A/ LMR400 GOLD connector, rf coaxial, sma rt angle crimpplug, for b9913, LMR400 cable, 50 ohm 132299 SMA Male Crimp Connector, Right Angle/Square Body, Cable Group I, Amphenol |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | ACX1213 |
| 零件号别名 | 319-0165 | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bag | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 频率 | 0 to 12.4 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | Threaded | 最大频率 | 12.4GHz |
机械参数
| 长度 | 0.851 in. (Connector Side), 0.863 in. (Crimp Side) | 重量 | 0.582020 oz |
| 包装方式 | Bulk | 电缆类型 | Belden 7810A, 8214, 9913; LMR400 |
| 本体表面处理 | Gold | 电缆组 | LMR-400 |
| 方向 | Right Angle | 端接方式 | Crimp |
| 基体材料 | Brass | 外壳颜色 | Gold |
| 安装类型 | Cable Mount | 行程角度 | Right Angle |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Threaded | 外壳涂层 | Gold |
| 连接器样式 | SMA | 连接器用途 | Threaded |
| 触头材料 | Brass | 壳体材料 | Brass |
| 主要材料 | SMA | 端接样式 | Cable - Crimp |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | Right Angle |
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Flexible Cable |
| 射频系列/标准 | SMA | 应用细节 | Commercial |
环境参数
| 插拔次数 | 500 | 工作温度 | -65°C ~ 165°C |
文档与媒体
PDF 文档
PDF 文档
PDF 文档
PDF 文档
