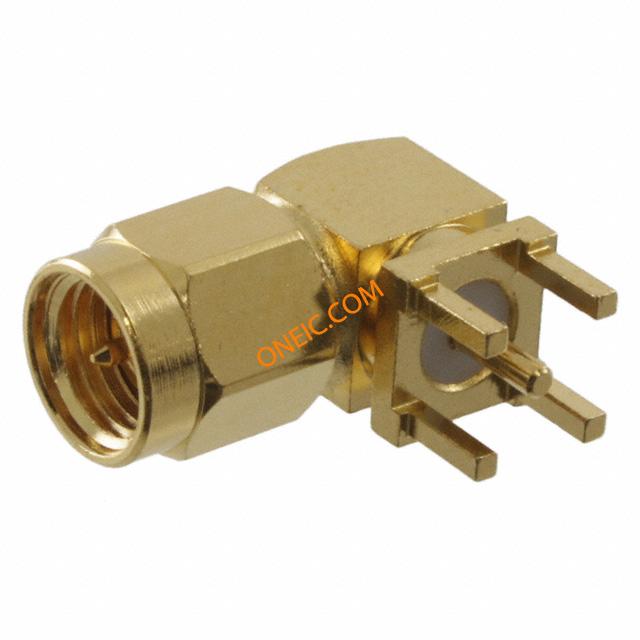

点击放大查看
132135
| 制造商 | |
| 描述 | Conn SMA PL 0Hz to 18GHz 50Ohm Solder RA Thru-Hole Gold CONN SMA PLUG R/A 50 OHM PCB RF Connectors / Coaxial Connectors SMA R/A PCB PLUG RF/COAXIAL, SMA PLUG, R/A, 50 OHM, THD connector, rf coaxial, sma right-angle pcb receptacle plug, 4 legs |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PCB Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bag | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | ||
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | Threaded | 最大频率 | 12.4GHz |
机械参数
| 深度 | 8 | 高度 | 10.36 |
| 重量 | 0.201767 oz | 包装方式 | Bulk |
| 电缆类型 | :- | 本体表面处理 | Gold |
| 方向 | Right Angle | 端接方式 | Solder |
| 基体材料 | Brass | 外壳颜色 | Gold |
| 安装类型 | Through Hole | 行程角度 | Right Angle |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Threaded | 外壳涂层 | Gold |
| 壳体镀层 | Gold | 连接器样式 | SMA |
| 连接器用途 | Threaded | 触头材料 | Beryllium Copper |
| 壳体材料 | Brass | 总长度 | 16.6 |
| 主要材料 | SMA | 端接样式 | PCB - Through Hole |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Polytetrafluoroethylene |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Beryllium Copper |
| 供应商器件封装 | Right Angle | ||
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 系列 | :- | 极性 | Standard |
| 连接类型 | PCB | 射频系列/标准 | SMA |
| 应用细节 | Commercial | ||
环境参数
| 插拔次数 | 500 | 工作温度 | -65°C ~ 165°C |
