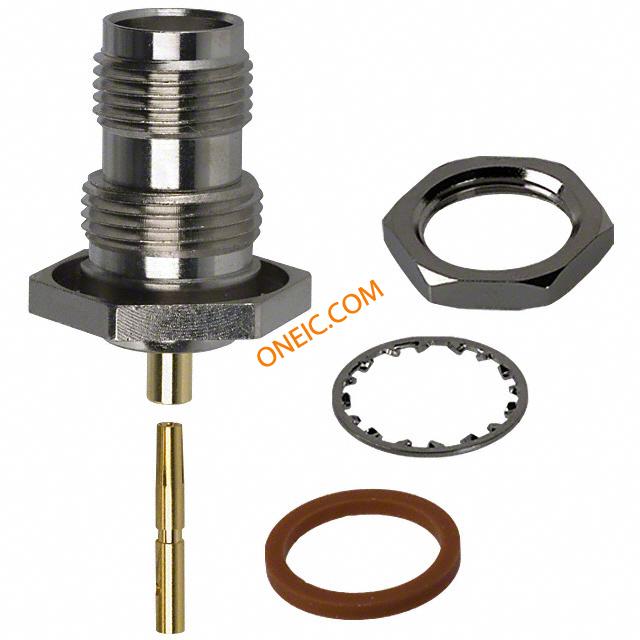

122400
| 制造商 | |
| 描述 | Conn TNC RCP 0Hz to 4GHz 50Ohm Solder ST Cable Mount Gold CONN TNC JACK STR 50 OHM SOLDER RF Connectors / Coaxial Connectors TNC BULKHEAD SOLDER JACK .085 SEMI-RIGID RF/COAXIAL TNC BHD JACK STR 50 OHM SOLDER TNC, TNC BLKHD JCK .085 SEM RIDGD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | ACX1103 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bag |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | ||
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500V | 耦合系数 | Threaded |
| 最大频率 | 11GHz | ||
机械参数
| 深度 | 17.5 | 重量 | 0.567911 oz |
| 包装方式 | Bulk | 电缆类型 | RG-405/U, 0.085 Semi-Rigid |
| 本体表面处理 | Nickel | 电缆组 | RG-405 (.085" Semi Rigid) |
| 方向 | Straight | 端接方式 | Solder |
| 基体材料 | Brass | 外壳颜色 | Silver |
| 安装类型 | Cable Mount | 连接器类型 | Jack, Female Socket |
| 接触镀层 | Gold | 紧固类型 | Threaded |
| 壳体镀层 | Nickel | 连接器样式 | TNC |
| 触头材料 | Phosphor Bronze | 总长度 | 26.9 |
| 主要材料 | TNC | 端接样式 | Cable - Solder |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Polytetrafluoroethylene |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Phosphor Bronze |
| 供应商器件封装 | Straight | ||
产品信息
| 类型 | TNC | 连接器性别 | RCP |
| 极性 | Standard | 连接类型 | Coaxial Cable |
| 射频系列/标准 | TNC | ||
环境参数
| 插拔次数 | 500 | 防护等级 | Weatherproof |
| 工作温度 | - 65 C to + 165 C | ||
