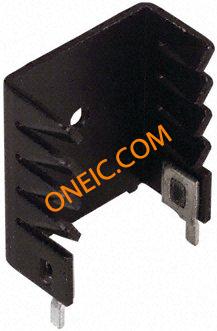

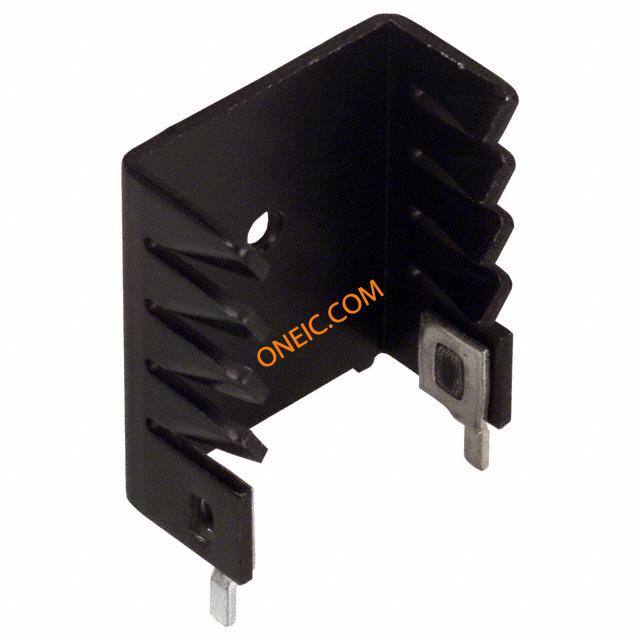

593002B03400G
| 制造商 | Aavid Thermalloy, LLC |
| 描述 | Heat Sink Passive TO-220 Twisted Thru-Hole 13.4°C/W Black Anodized Heat Sinks TO-220 VERT 13.4 TR HEATSINK TWISTED FIN TO-220 Heatsink TO220 13.4K/W solderable pins Heat Sink; Wave-Solderable; Twisted Fin for TO-220; RoHS compliant Heat Sink Passive TO-220 Twisted Thru-Hole 13.4C/W Black Anodized HEAT SINK HeatSink,Wave-Solderable,TwistedFinforTO-220,RoHScompliant |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Heat Sinks | 交货时间 | 63 Days |
| 其他名称 | HS336 | 子类别 | Heat Sink |
| 零件号别名 | 041979 | 产品类别 | Heat Sinks |
| 标准包装数量 | Bulk | 工厂包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 90261089 | 抗辐射加固 | No |
机械参数
| 颜色 | Black | 深度 | 12.7 mm |
| 形状 | Rectangular | 宽度 | 12.7 mm |
| 表面处理 | Black Anodized | 高度 | 29.972 mm |
| 长度 | 25.4 mm | 重量 | 0.005 |
| 材料（通用） | Aluminum | 包装方式 | Bulk |
| 散热片高度 | Twisted | 安装类型 | Tab, Twisted Fin |
| 安装样式 | Through Hole | 冷却的封装 | TO-220 |
| 宽度（英寸） | :0.942" | 高度（英寸） | :1.181" |
| 材料表面处理 | Black Anodized | 总宽度 | :23.93mm |
| 总长度 | 24.74 mm | 主要材料 | TO-220 |

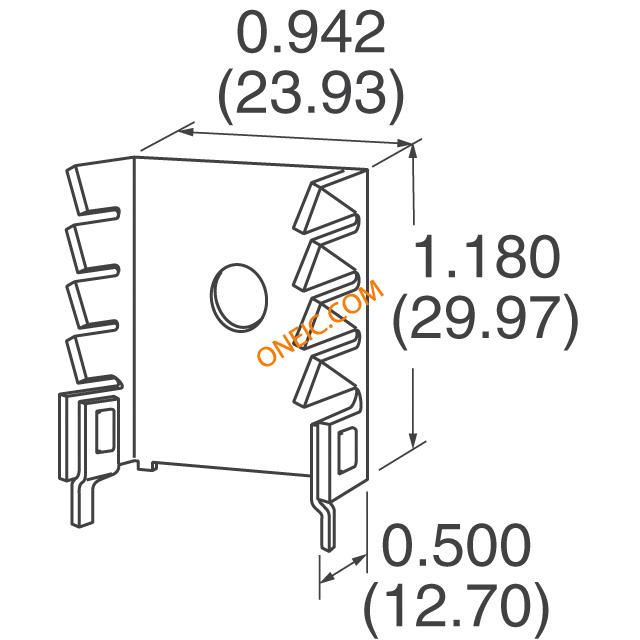

| 尺寸/外形 | 12.7 x 23.93 x 29.97mm | 固定方法 | Solder Tab |
| 连接器颜色 | Black | 散热器材料 | Aluminum |
| 安装高度（最大） | 0.500" (12.70mm) | 外壳尺寸 - 插入（转换自） | :30mm |
产品信息
| 类型 | Passive | 产品特性 | ChannelStylewithTwistedFins |
| 应用领域 | TO-220 | 应用细节 | ThroughHoleDiscreteSemiconductors |
| 适用产品/相关产品 | 593002B03400 | ||
环境参数
| 热阻 | 13.4 °C/W | 自然散热热阻 | 13.4°C/W |
| 温升功耗 | 1W @ 20°C | 强制风冷热阻 | 4°C/W @ 600 LFM |
