点击放大查看

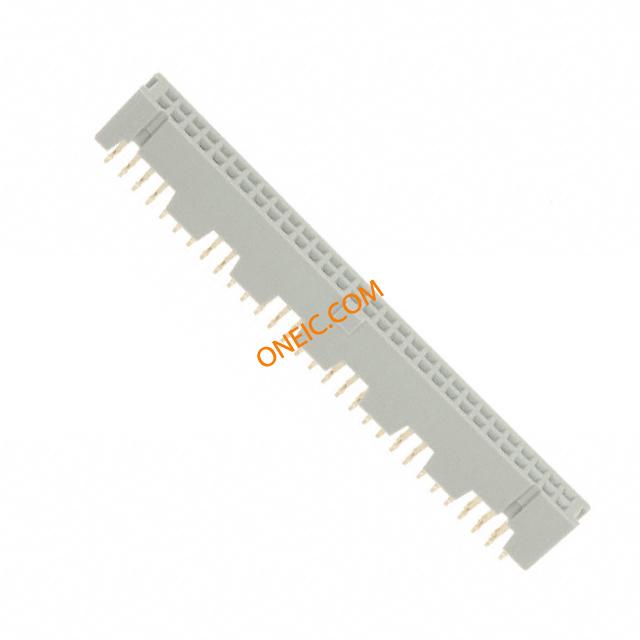

8560-4500PL

制造商	3M Company
描述	Conn Socket Strip SKT 60 POS 2.54mm Solder ST Thru-Hole .100" Ã .100" Centerbump Polarization with Straight Solder Tails, 10 - 64 contacts CONN SOCKET PCB VERT 60POS .1" 3M 2.54mm 60 Way 2 Row Straight PCB Socket Through Hole Socket Strip Headers & Wire Housings 60P STRT PLRZD SKT SOCKET, PCB, 60WAY 60WSTRBOARDMOUNTSOCKET 3M 8500 系列 2行 60路直 2.54mm节距通孔印刷电路板插座, 插座板
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	54745226292 JE150318804	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	海关税号	85369010
材料阻燃等级	:UL94V-0

电气参数

额定电压	1 kV	极数	:60
工作电压	:350V	最大额定电流	1A
绝缘电阻	:1000Mohm

机械参数

颜色	Gray	间距	2.54 mm
重量	0.008	材料（通用）	:Glass Filled Polyester
包装方式	Bulk	排间距	0.100" (2.54mm)
端接方式	Solder	触头类型	Female Socket
引脚间距	:2.54mm	安装类型	Through Hole
连接器类型	Receptacle	接触镀层	Gold Over Nickel
排数	2	触头材料	Copper Alloy
壳体材料	Polyester	端接样式	Through Hole
第一触头极性	Socket (Female)	连接器颜色	:Grey
触点数	60	接触件端接	:Through Hole Vertical
位数	60	接触镀层厚度	12µin (0.30µm)

产品信息

类型	Socket Strip	连接器性别	SKT
系列	8500	产品特性	Polarizing Key
极性	:Bump	CAD图纸	3D CAD Model
产品子类型	Receptacles / Sockets - PCB	加载位置数	All

环境参数

插拔次数

:200

工作温度

:105°C

文档与媒体

在线文档

mediawebserver.dyn?6666660Zjcf6lVs6EVs666UCJCOrrrrQ-

PDF 文档

74893.pdf
