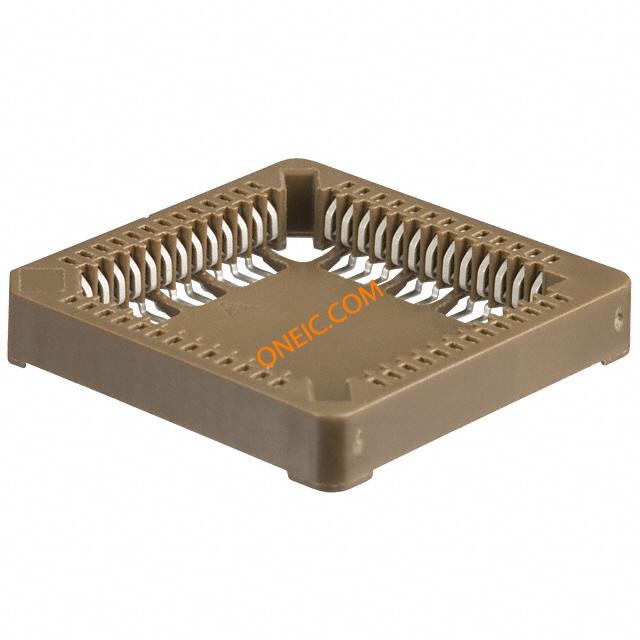

8452-21B1-RK-TP
| 制造商 | |
| 描述 | Conn PLCC Socket SKT 52 POS 1.27mm Solder ST SMD Tube IC & Component Sockets 52P PLCC SOCKET SMT W/O LOC POSTS Surfacemount IC SOCKET 52POS PLCC SMD 52 way SMT PLCC production socket SOCKET IC, PLCC, 52WAY 3M 8400 系列 52 针 1.27mm 节距 SMT 母 PLCC 针座 , 锡镀镍 电镀触点 |
| 分类 |
对参数有疑问?问 AI 助手
商业参数
| 产品 | PLCC Sockets | 零件号别名 | 05111166316 80000905341 |
| 产品类别 | IC & Component Sockets | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 1104 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| RoHS合规(认证) | Yes | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 接触电阻 | :30mohm | 介电强度 | :500V |
| 绝缘电阻 | 1 kOhms | 连接器类型 - 电压输入 | :PLCC |
机械参数
| 深度 | :25.4mm | 间距 | 1.27 mm |
| 宽度 | 25.84 mm | 高度 | 4.6mm |
| 长度 | 25.84 mm | 重量 | 0.019 |
| 底座类型 | Open Frame | 包装方式 | Tube |
| 排间距 | 15.24 mm | 端接方式 | Solder |
| 触头类型 | Type D | 引脚间距 | :1.27mm |
| 安装类型 | Surface Mount | 连接器类型 | :PLCC |
| 接触镀层 | Tin over Nickel | 安装样式 | SMD/SMT |
| 排数 | 4 | 插入力 | :0.17kgf |
| 触头材料 | Copper Alloy | 壳体材料 | Polybutylene Terephthalate (PBT) |
| 端接样式 | Solder Pad | 触点数 | 52 |
| 接触件端接 | :Surface Mount Vertical | 接触镀层厚度 | 160µin (4.06µm) |
| 第一连接器安装类型 | :PC Board | 位置或引脚数(网格) | 52 (4 x 13) |
产品信息
| 类型 | PLCC Socket | 连接器性别 | SKT |
| 系列 | :8400 | 产品特性 | MO-047 |
| CAD图纸 | 3D CAD Model | ||
环境参数
| 工作温度 | - 40 C to + 105 C | ||
Mouser Electronics3 days
库存58 件可订购
人民币含税
| 数量 | 单价 | 总价 |
|---|---|---|
| 1+✓ | ¥13.2321 | ¥13.23 |
| 25+ | ¥12.5059 | ¥312.65 |
| 50+ | ¥11.8606 | ¥593.03 |
| 100+ | ¥11.3764 | ¥1137.64 |
| 200+ | ¥10.2469 | ¥2049.38 |
| 500+ | ¥9.4398 | ¥4719.90 |
| 1000+ | ¥8.0682 | ¥8068.20 |
| 2000+ | ¥7.5677 | ¥15135.40 |
| 5000+ | ¥7.1883 | ¥35941.50 |
订购数量
单价 × 数量¥13.2321 × 1
合计金额¥13.23
💡 再购 24 件,单价可降至 ¥12.5059
Digi-Key7 days
库存599 件可订购
人民币含税
| 数量 | 单价 | 总价 |
|---|---|---|
| 1+✓ | ¥14.6037 | ¥14.60 |
| 10+ | ¥13.2484 | ¥132.48 |
| 25+ | ¥12.4352 | ¥310.88 |
| 50+ | ¥11.8925 | ¥594.63 |
| 100+ | ¥11.3519 | ¥1135.19 |
| 250+ | ¥10.2707 | ¥2567.67 |
| 500+ | ¥9.4595 | ¥4729.75 |
| 1000+ | ¥8.1083 | ¥8108.30 |
| 2500+ | ¥7.5677 | ¥18919.25 |
订购数量
单价 × 数量¥14.6037 × 1
合计金额¥14.60
💡 再购 9 件,单价可降至 ¥13.2484
Farnell Electronics-
库存无库存
人民币含税
| 数量 | 单价 | 总价 |
|---|---|---|
| 1+✓ | ¥5.8092 | ¥5.81 |
| 10+ | ¥5.4862 | ¥54.86 |
| 50+ | ¥5.0830 | ¥254.15 |
| 100+ | ¥4.5179 | ¥451.79 |
| 500+ | ¥4.4377 | ¥2218.85 |
订购数量
单价 × 数量¥5.8092 × 1
合计金额¥5.81
💡 再购 9 件,单价可降至 ¥5.4862
