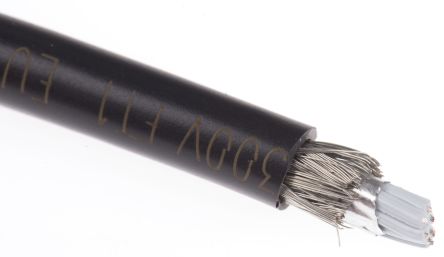

3659/09
| 制造商 | |
| 描述 | 09/CAB/RC/RC/RJMT SH/28AWG/STR/.050'/BLK/CL2/100 Screened 9 way IDC 1.27mm ribbon 30m Round Flat Cable 9Conductors 28AWG 30.48m 6.9mm Tinned Copper Black/Gray 300V Roll Cable,Flattoroundw/shield;28AWG,0.05"pitch;PVCins/jkt;100ft;9Cond. Round flat cable shielded 9x0.080 mm², 3659-09, 3M 3M 9 路 黑色 屏蔽 圆形排线 , 30m长 |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| RoHS | RoHS Compliant Part | 标准 | UL,cUL |
电气参数
| 核心类型 | 7/36 | 阻抗 | 106 Ω |
| 电容 | 90.88 pF/m | 额定电压 | 300 V |
| 极数 | 9 | 导体绞线 | Stranded |
| 导体数量 | 9 | 阻抗（最大）（Zzt） | 106 Ω |
| 最小供电电压 | 300V | ||
机械参数
| 颜色 | Black/Gray | 深度 | 10.2 mm |
| 间距 | 1.27mm | 形状 | 带状 |
| 宽度 | 10.2 mm | 长度 | 30m |
| 包装方式 | Roll | 屏蔽 | Foil&Braid |
| 厚度 | 1 | 电缆类型 | Ribbon |
| 导线线规 | 28 | 线缆间距 | 1.27 |
| 屏蔽类型 | Screened | 电缆长度 | 30m |
| 线缆护套颜色 | Black | 电缆直径 | 6.9 mm |
| 清洗宽度 | 10.2 | 导体类型 | 股绞电线 |
| 外径（标称值） | 6.9mm | 屏蔽材料 | Aluminum/PolyesterTape,TinnedCopper |
| 绝缘颜色 | 黑色 | 连接器间距 | 7/36 |
| 连接器颜色 | Black | 导体材料 | Tinned Copper |
| 外径 | 0.27" | 横截面形状 | 0.080 mm² |
| 位数 | 1.27 | 绝缘材料 - 材质 | Polyvinylchloride |
| 电缆对数 | 7×36 | 核心数/总线宽度 | 7 |
| 线规或范围 - AWG | 36 AWG | 每排/每行位置数 | 9 |
| 护套（绝缘）直径 | 6.9 | 非扩张内径 | 36 AWG |
产品信息
| 类型 | Round Flat Cable | 线路数量 | 9 |
环境参数
| 温度额定值 | -20to+105°C | 工作温度 | +80°C |
