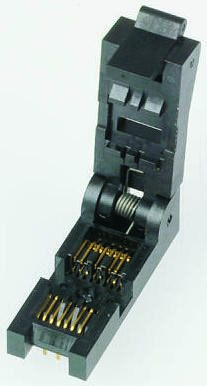

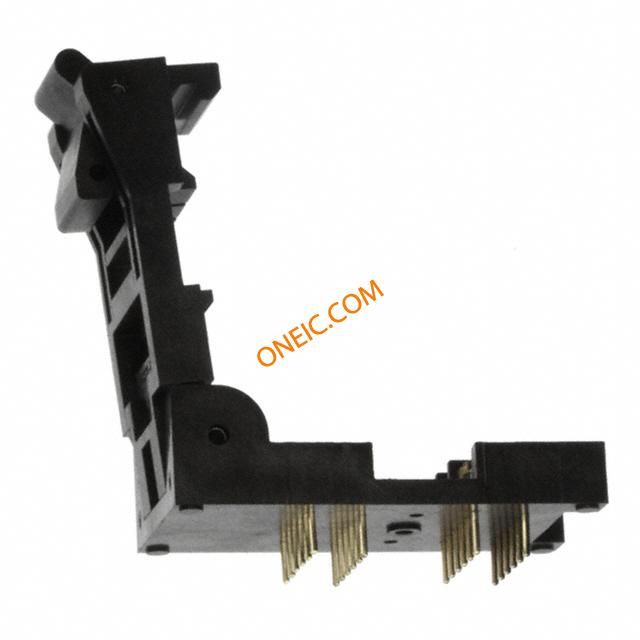

224-7397-55-1902
| 制造商 | 3M Company |
| 描述 | Conn SOIC Socket SKT 24 POS Solder ST Thru-Hole Compact envelope w/ tweezer slot for easy loading SOCKET SOIC 24POS LIDDED 24 way clam-shell design SOIC socket IC & Component Sockets BURN-IN SOIC SOCKET 24 Leads SOCKET IC, SOIC, ZIF, 24WAY 3M 1.27mm 节距, 24 路 通孔 SOIC 测试插座 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 05113869617 JE150900882 | 产品类别 | IC & Component Sockets |
| 标准包装数量 | Bulk | 工厂包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | RoHS合规（认证） | Yes |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 最大额定电流 | 1A | 连接器类型 - 电压输入 | :SOIC |
机械参数
| 间距 | 0.050" (1.27mm) | 重量 | 1 lb |
| 端接方式 | Solder | 引脚间距 | :2.54mm |
| 柱间距 | :1.27mm | 安装类型 | Through Hole |
| 连接器类型 | :IC Socket | 接触镀层 | Gold |
| 安装样式 | Through Hole | 排数 | 2 |
| 冷却的封装 | SOIC | 触头材料 | Beryllium Copper |
| 壳体材料 | PSU | 端接样式 | Solder Tail |
| 触点数 | 24 | 接触件端接 | :Through Hole Vertical |
| 接触镀层厚度 | 30µin (0.76µm) | 第一连接器安装类型 | :PC Board |
| 位置或引脚数（网格） | 24 (2 x 12) | ||
产品信息
| 类型 | SOIC Socket | 连接器性别 | SKT |
| 系列 | :- | 产品特性 | Closed Frame |
环境参数
| 工作温度 | - 55 C to + 150 C | ||
