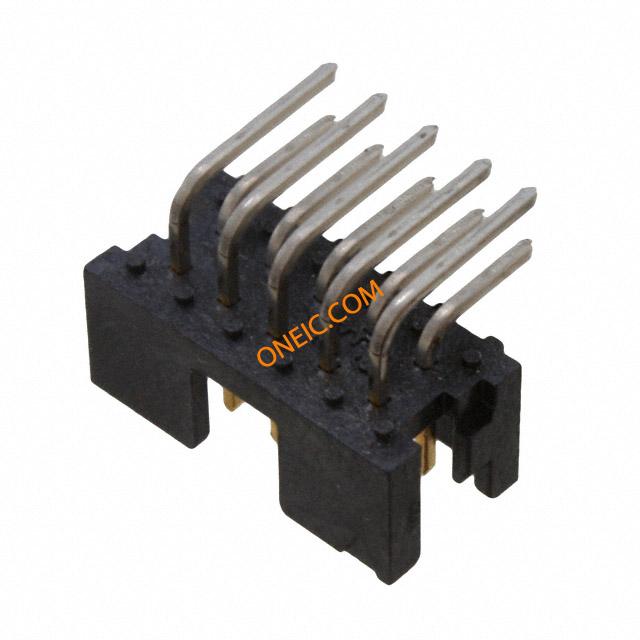

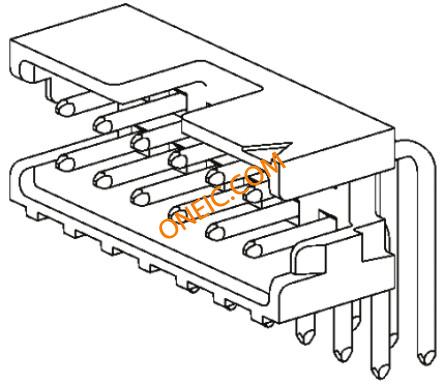

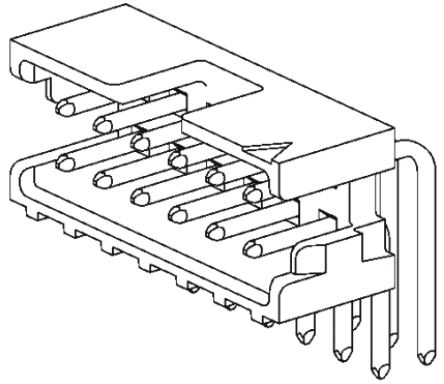

159110-5012
| 制造商 | |
| 描述 | Conn Shrouded Header HDR 10 POS 2mm Solder RA Thru-Hole CONN HEADER 2MM 10POS R/A GOLD IDC Header 2mm 10w conn RATH centre bump Headers & Wire Housings 10P R/A HEADER THRU-HOLE, Au HEADER, 2MM, R/A, THT, 10WAY CONNHEADER2MM10POSR/AGOLD 3M 159 系列 2行 10路 2mm节距 直角 公 IDC 连接器 , 通孔 |
| 分类 |
商业参数
| 零件号别名 | 05111557991 80001254152 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
电气参数
| 量程（°/s） | :3M - 159 Series | 开关功能 | Polarized Lock |
| 最大额定电流 | 1A | ||
机械参数
| 颜色 | Black | 间距 | 2 mm |
| 重量 | 0.025 | 包装方式 | Tray |
| 排间距 | 0.079" (2.00mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold Over Nickel |
| 排数 | 2 | 触头材料 | Copper Alloy |
| 壳体材料 | Glass Fibre Reinforced Liquid Crystal Polymer | 主要材料 | Rectangular |
| 端接样式 | Through Hole | 触点数 | 10 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 10 |
| 接触长度 - 配合 | 0.153" (3.89mm) | 接触镀层厚度 | 30µin (0.76µm) |
| 第一连接器安装类型 | :Right Angle | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 159 | 制造商全称 | 159Series |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | +105°C | ||
文档与媒体
相关型号

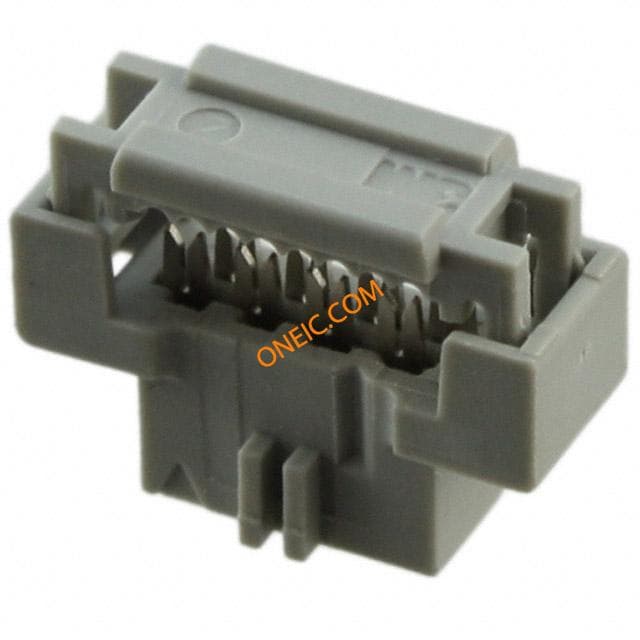

158110-1100
3m interconnect solutions
2MM WMS10PADHCBTRAY30AU CABLE RIBBON SKT 2MM 10POS GOLD IDC Socket 2mm 10 way conn centre bump Headers & Wire Housings 158110-1100=2MM WMS 10P\ADH\CB\TRAY\30AU SOCKET, 2MM, IDC, 10WAY IDCSocket2mm10wayconncentrebump 3M 158 系列 2行 10路 2mm节距 直角 母 IDC 连接器 , 电缆安装
158210-0120
3m interconnect solutions
Conn IDC Connector SKT 10 POS 2mm IDT RA Cable Mount Sword CABLE RIBBON SKT 2MM 10POS GOLD IDC Socket 2mm 10 way conn centre bump Headers & Wire Housings 10P IDC SOCKET RIBBON CABLE MNT Au SOCKET, 2MM, IDC, 10WAY WIRE TO BOARD CONNECTOR, RECEPTACLE, 10POS, 2 ROW CABLERIBBONSKT2MM10POSGOLD 3M 158 系列 2行 10路 2mm节距 直角 母 IDC 连接器 , 电缆安装

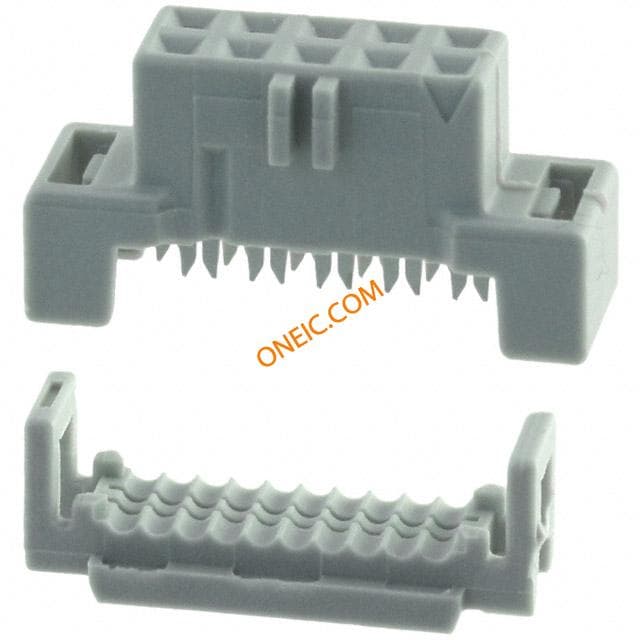

158210-012015
3m interconnect solutions
2MM WMS10PPRASMBLCBSWRD15AU Headers & Wire Housings 2MM WMS/10P/PRASMBL/ CB/SWRD/15AU CABLE RIBBON SKT 2MM 10POS GOLD

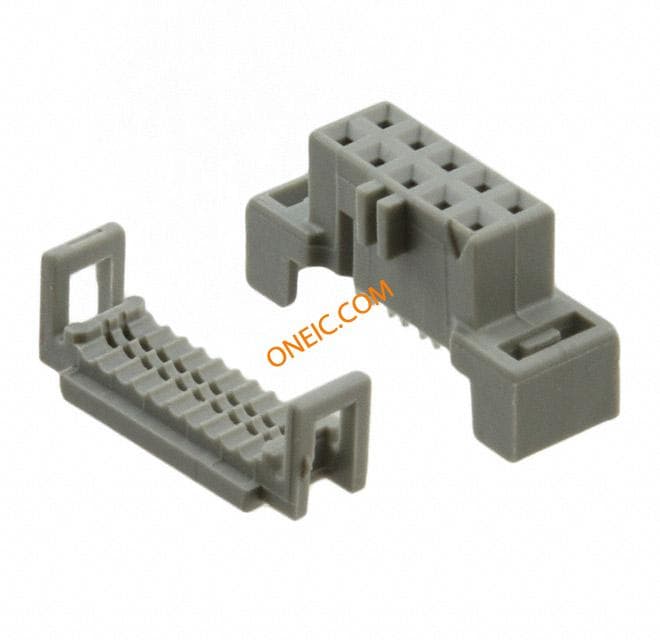

158310-211015
