点击放大查看

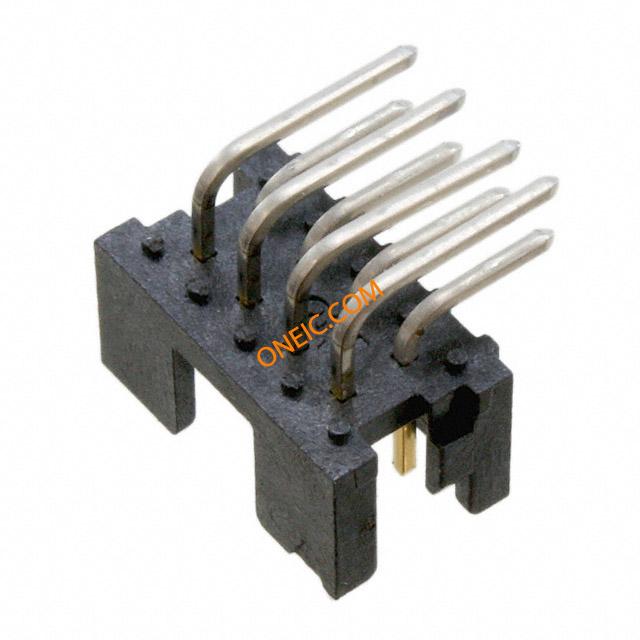

159108-5012
| 制造商 | |
| 描述 | Conn Shrouded Header HDR 8 POS 2mm Solder RA Thru-Hole CONN HEADER 2MM 8POS R/A GOLD IDC Header 2mm 8w conn RATH centre bump Headers & Wire Housings 8P R/A HEADER THRU-HOLE, Au HEADER, 2MM, R/A, THT, 8WAY CONNHEADER2MM8POSR/AGOLD 3M 159 系列 2行 8路 2mm节距 直角 公 IDC 连接器 , 通孔 |
| 分类 |
商业参数
| 零件号别名 | 05111557990 80001254145 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
电气参数
| 量程（°/s） | :3M - 159 Series | 开关功能 | Polarized Lock |
| 最大额定电流 | 1A | ||
机械参数
| 颜色 | Black | 间距 | 2 mm |
| 重量 | 0.025 | 包装方式 | Tray |
| 排间距 | 0.079" (2.00mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold Over Nickel |
| 排数 | 2 | 触头材料 | Copper Alloy |
| 壳体材料 | Glass Fibre Reinforced Liquid Crystal Polymer | 主要材料 | Rectangular |
| 端接样式 | Through Hole | 触点数 | 8 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 8 |
| 接触长度 - 配合 | 0.153" (3.89mm) | 接触镀层厚度 | 30µin (0.76µm) |
| 第一连接器安装类型 | :Right Angle | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 159 | 制造商全称 | 159Series |
| 产品子类型 | Headers | 加载位置数 | All |
环境参数
| 工作温度 | +105°C | ||
