点击放大查看

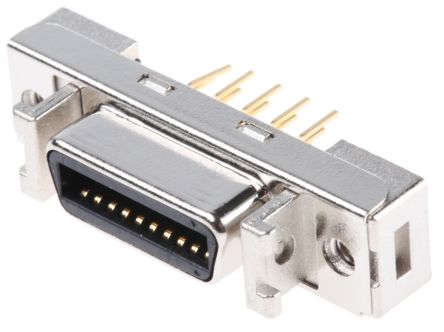

10220-6212PL
| 制造商 | |
| 描述 | Conn SCSI RCP 20 POS 2.54mm Solder ST Thru-Hole 20 Terminal 1 Port D-Sub Micro-D Connectors 20P SKT BD MT CONN MDR SCKT 20POS PC MNT 3M Female 20 Way Straight Through Hole SCSI Connector 2.54mm Pitch, Solder RECEPTACLE, MDR, STRAIGHT, 20WAY MDRPCBSKT20W MDR socket 20P, 10220-6212PL, 3M 3M 20 路 2.54mm节距 直 通孔 母 SCSI 连接器, 焊接 20P MDR CONNECTOR STRAIGHT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 54745226147 JE150317277 | 产品类别 | D-Sub Micro-D Connectors |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | No | 海关税号 | 85369010 |
| 材料阻燃等级 | :UL94V-0 | ||
电气参数
| 额定电压 | 500 V | 极数 | :20 |
| 击穿电压 | :500V | 最大额定电流 | 1 A |
| 绝缘电阻 | :500Mohm | ||
机械参数
| 深度 | 9.1mm | 间距 | 2.54 mm |
| 宽度 | 11mm | 长度 | 33.4mm |
| 重量 | 0.008 | 材料（通用） | :Steel |
| 端接方式 | Solder | 安装类型 | Through Hole |
| 外壳镀层 | Nickel | 连接器类型 | Receptacle |
| 接触镀层 | Gold | 法兰特征 | Insert, Threaded (M2.5); Latchblocks |
| 安装样式 | Through Hole | 排数 | 2 |
| 外壳材料（壳体） | Steel | 连接器样式 | Outer Shroud Contacts |
| 触头材料 | Copper Alloy | 壳体材料 | Zinc Alloy |
| 端接样式 | Solder | 连接器颜色 | :Black |
| 触点数 | 20 | 接触件端接 | :Through Hole Vertical |
| 位数 | 20 | 接触镀层厚度 | 20µin (0.51µm) |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | SCSI | 连接器性别 | RCP |
| 产品特性 | Board Guide, Shielded | ||
环境参数
| 工作温度 | +85°C | ||
文档与媒体
相关型号

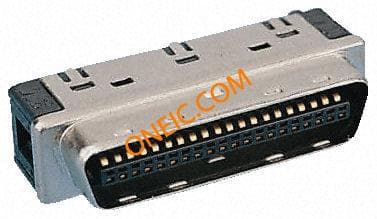

10120-6000EL
