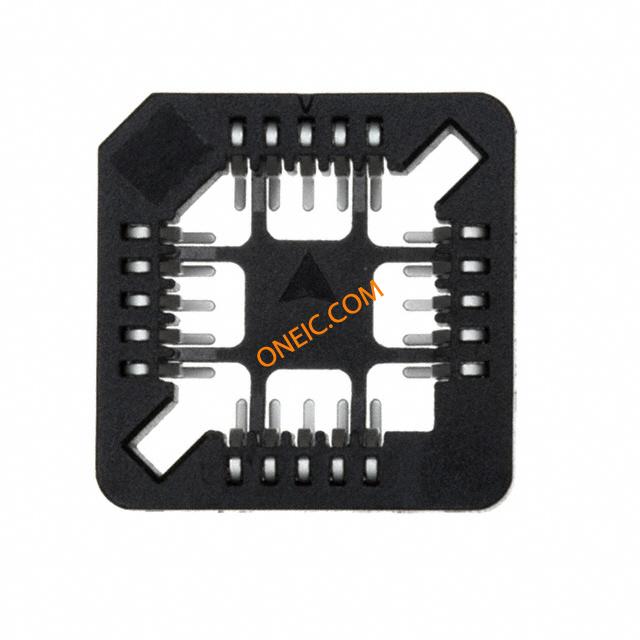

8420-21B1-RK-TP
| 制造商 | |
| 描述 | IC & Component Sockets 20P PLCC SOCKET SMT W/O LOC POSTS Surfacemount IC SOCKET 20POS PLCC SMD SOCKET IC, PLCC, 20WAY |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PLCC Sockets | 零件号别名 | 05111166312 80000905309 |
| 产品类别 | IC & Component Sockets | 标准包装数量 | 3,120 |
| 工厂包装数量 | 3120 | ||
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| RoHS合规（认证） | Yes | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 接触电阻 | :30mohm | 介电强度 | :500V |
| 绝缘电阻 | 1 kOhms | 连接器类型 - 电压输入 | :PLCC |
机械参数
| 深度 | :15.24mm | 间距 | 1.27 mm |
| 宽度 | 15.65 mm | 长度 | 15.65 mm |
| 重量 | 0.016 | 底座类型 | Open Frame |
| 包装方式 | Tube | 排间距 | 5.08 mm |
| 触头类型 | Type D | 引脚间距 | :1.27mm |
| 安装类型 | Surface Mount | 连接器类型 | :PLCC |
| 接触镀层 | Tin over Nickel | 安装样式 | SMD/SMT |
| 排数 | 4 | 插入力 | :0.17kgf |
| 触头材料 | Copper Alloy | 壳体材料 | Polybutylene Terephthalate (PBT) |
| 端接样式 | Solder Pad | 触点数 | 20 |
| 接触件端接 | :Surface Mount Vertical | 绝缘材料 - 材质 | :PPS (Polyphenylene Sulphide) |
| 接触镀层厚度 | 160µin (4.06µm) | 第一连接器安装类型 | :PC Board |
| 位置或引脚数（网格） | 20 (4 x 5) | ||
产品信息
| 类型 | Chip Carrier, PLCC | 系列 | :8400 |
| 产品特性 | MO-047 | ||
环境参数
| 工作温度 | - 40 C to + 105 C | ||
