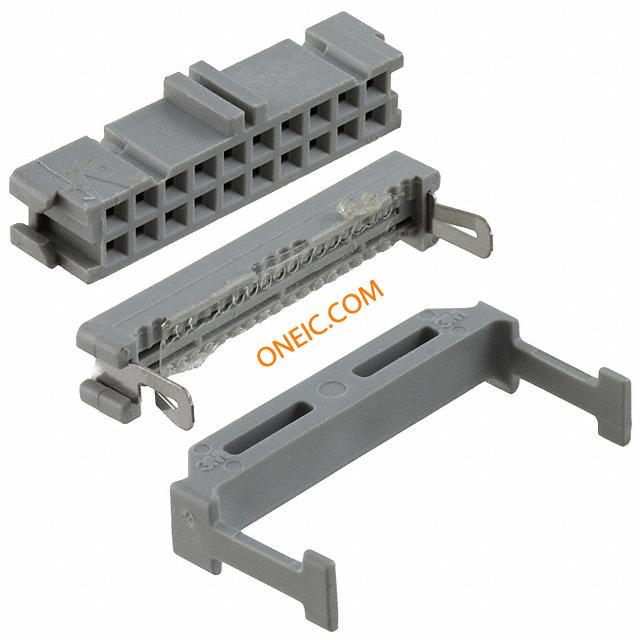

点击放大查看

3421-7620

制造商	3M Company
描述	Headers & Wire Housings 20P IDC SOCKET 20P WIREM SOCKET STRAINRELIEF .100" Ã .100" Wiremount for .050" Pitch Cable CONN SOCKET 20POS CLOSE END 3OAU WIRE-BOARD CONN, SOCKET, 20POS, 2.54MM
分类	连接器解决方案压接与焊接端子/接头压接端子（通用）

对参数有疑问？问 AI 助手

商业参数

最小起订量	100	单位包装	100
零件号别名	05400733654 80610121081	产品类别	Headers & Wire Housings
标准包装数量	300	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	海关税号	85369010
无铅定义	RoHS-conform	认证机构	UL E68080
RoHS合规（认证）	Yes

电气参数

量程（°/s）	:3M - 3000 Series	额定电压	1000V
最大额定电流	1A

机械参数

颜色	Gray	间距	0.100" (2.54mm)
重量	1.300 lbs	包装方式	Bulk
导线类型	Ribbon Cable	出线方向	NO
导线线规	28 TO 26	方向	STRAIGHT
排间距	0.100" (2.54mm)	触头类型	FEMALE
柱间距	2.54mm	安装类型	Free Hanging (In-Line)
连接器类型	Receptacle	接触镀层	Gold
安装样式	Cable	排数	2
触头材料	Copper Alloy	壳体材料	IDC
电缆端接方式	IDC	端接样式	IDC
第一触头极性	Socket (Female)	触点数	20
接触件端接	:IDC / IDT	位数	20
接触镀层厚度	30µin (0.76µm)	触点材料 - 镀层	GOLD

产品信息

类型	Ribbon Cable	连接器性别	:Receptacle
系列	3000	产品特性	Closed End, Polarizing Key, Strain Relief
匹配码	34217620	产品子类型	Receptacles / Sockets - Housings
标准交期	5 weeks	其他规格	NO

环境参数

插拔次数

工作温度

-55 TO 105°C

文档与媒体

在线文档

3000 Series Wiremount Socket
