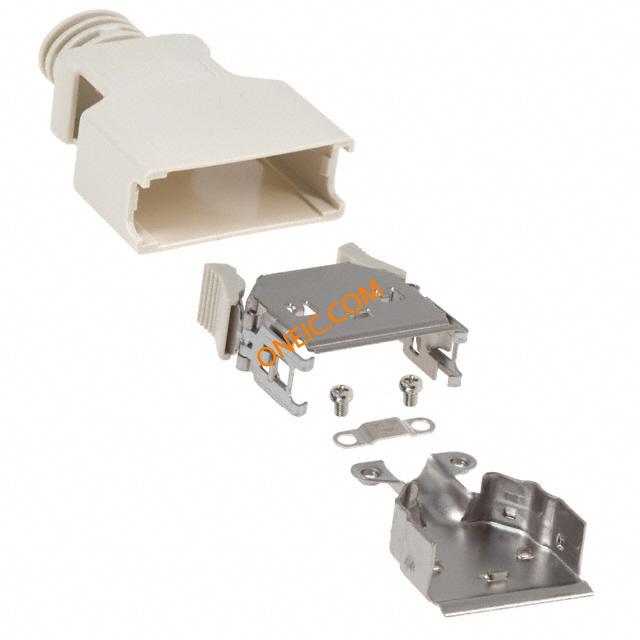

10320-3210-000
| 制造商 | |
| 描述 | D-Sub Backshells 20P JUNCTION SHELL IDC WIREMOUNT SHIELD Shell for IDC, Plastic, Round Cable, Straight Exit, Latches, Shielded CONN JUNCTION SHELL 20POS STRGT 20 way finger release plastic hood Connector Accessories Shielded Junction Shell 20 POS Acrylonitrile Butadiene-Styrene Beige BACKSHELL, MDR, 20WAY, SHIELDED Hood;D-Sub;20Pos;StraightExit;103Series;Plastic;0.050In.CblDia;MDR,Shielded Plug housing; shielded; PIN:20; Locking: lock 3M 103 系列 20 路 直 米色 ABS D-sub 连接器底壳 , 带应力消除 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 54745285411 JE150377016 | 产品类别 | D-Sub Backshells |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 连接器类型 - 电压输入 | shielded | ||
机械参数
| 颜色 | Beige | 深度 | 42 mm |
| 高度 | 11.5 mm | 重量 | 1 lb |
| 材料（通用） | Metal Shell, Steel/Plastic Cover | 屏蔽 | Shielded |
| 出线方向 | 180° | 电缆类型 | Round |
| 外壳尺寸 | 20Positions | 基体材料 | steel |
| 安装类型 | Straight | 外壳镀层 | Plastic |
| 电缆直径 | 0.050In. | 电缆端类型 | Straight |
| 连接器类型 | :Backshell | 安装样式 | for cable |
| 外壳材料（壳体） | Acrylonitrile Butadiene Styrene (ABS) | 连接器用途 | plug housing |
| 锁定特性 | lock | 本体材料 | :ABS (Acrylonitrile Butadiene Styrene) |
| 壳体材料 | ABS | 总长度 | 29.7 mm |
| 包装数量 | 100 | 连接器颜色 | Beige |
| 触点数 | 20 | 位数 | 20 |
| 外壳尺寸-插件 | :- | 电缆对数 | 1 |
| 后壳材料及镀层 | Plastic | ||
产品信息
| SPG | 100 | 类型 | EMI/RFI Shielded Backshell |
| 系列 | 103 | 产品特性 | Latch Lock |
| 硬件配件 | Assembly Hardware, Cable Clamp | CAD图纸 | 3D CAD Model |
| 制造商全称 | 103Series | 附件类型 | Two Piece Backshell and Cover |
| 单元数量 | 1 | 适用产品/相关产品 | :Mini D Ribbon 101XX-6000 EC Plug Connectors |
