点击放大查看

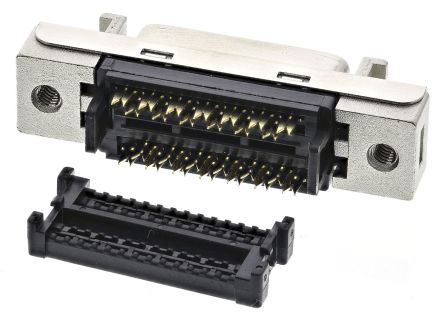

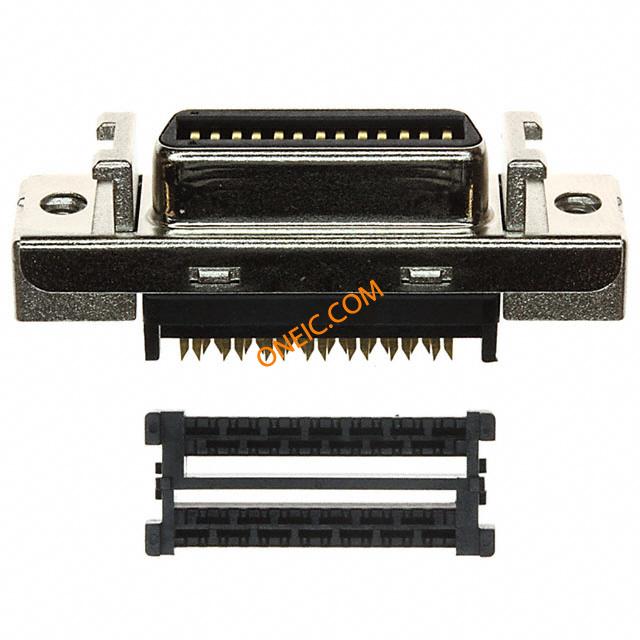

10226-0210EC

制造商	3M Company
描述	D-Sub Micro-D Connectors 26P IDC WMT SHLD RCP PANELMOUNT Wiremount/Panelmount Receptacle, IDC, Shielded CONN MDR RECPT 26POS IDC GOLD Receptacle MDR IDC 26 pin MINI D RIBBON CONNECTOR, RECEPTACLE 26POS, IDC/IDT 3M(TM)MINIDRIBBON(MDR)CONNECTORS,102SERIES,10226-0210EC 3M 102 系列 1.27mm 节距 26 路 IDC Mini-D 带状电缆连接器, 插座, 锌合金外壳
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名	90169009057 JE150182390	产品类别	D-Sub Micro-D Connectors
标准包装数量	100	工厂包装数量	100

合规参数

RoHS	RoHS Compliant	标准	UL94V-0
海关税号	85366930	认证机构	cUL,UL
材料阻燃等级	UL94V-0

电气参数

最大额定电流

1 A

机械参数

深度	9.1mm	间距	1.27mm
宽度	15.2mm	长度	37.2mm
重量	1 lb	端接方式	IDC
安装类型	Straight	外壳镀层	Nickel
行程角度	Straight	连接器类型	Receptacle
接触镀层	Gold	法兰特征	Insert, Threaded (M2.5); Latchblocks
安装样式	Panel	排数	2
连接器样式	Outer Shroud Contacts	插入件材料	Polyester
触头材料	Beryllium Copper	壳体材料	Zinc Alloy
主要材料	Mini-D-Ribbon	尺寸/外形	37.2 x 15.2 x 9.1mm
端接样式	IDC	触点数	26
接触件端接	:IDC / IDT	介电材料	PBT
位数	26	接触镀层厚度	30µin (0.76µm)
第一连接器安装类型	:Cable

产品信息

类型	PCBSocket	连接器性别	Female
系列	102	产品特性	Shielded
制造商全称	102

环境参数

工作温度

+85°C

文档与媒体

在线文档

102xx-0210EC

PDF 文档

1638991.pdf
