atmel

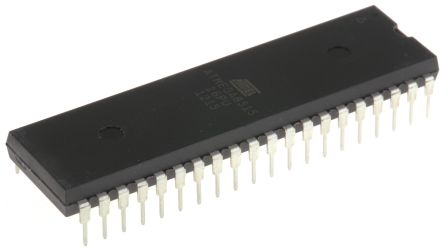

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 40PDIP |
| 设备核心 | AVR |
| 姓 | ATmega |
| 程序存储器类型 | Flash |
| 程序存储器大小 | 8 KB |
| 最大速度 | 16 MHz |
| 数据总线宽度 | 8 Bit |
| RAM大小 | 512 byte |
| 工作电源电压 | 5 V |
| 工作温度 | -40 to 85 °C |
| 接口类型 | SPI/USART |
| 可编程输入/输出数 | 35 |
| 计时器数 | 2 |
| 看门狗 | 1 |
| 标准包装 | Rail / Tube |
| 安装 | Through Hole |
| Package Width | 13.97(Max) |
| PCB | 40 |
| 欧盟RoHS指令 | Compliant |
| 指令集架构 | RISC |
| SPI | 1 |
| 最大工作电源电压 | 5.5 |
| 最低工作温度 | -40 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 85 |
| Maximum Clock Rate | 16 |
| USART | 1 |
| 数据总线宽度 | 8 |
| 核心架构 | AVR |
| 最大速度 | 16 |
| Package Length | 52.58(Max) |
| CECC合格 | No |
| 最低工作电源电压 | 4.5 |
| 引脚数 | 40 |
| Package Height | 4.83(Max) - 0.38(Min) |
| 典型工作电源电压 | 5 |
| 可编程性 | Yes |
| 铅形状 | Through Hole |
| 封装 | Tube |
| 核心处理器 | AVR |
| 核心规格 | 8-Bit |
| EEPROM大小 | 512 x 8 |
| 振荡器型 | Internal |
| 连通性 | EBI/EMI, SPI, UART/USART |
| I / O针脚数 | 35 |
| 电压 - 电源（Vcc / VDD） | 4.5 V ~ 5.5 V |
| 周边设备 | Brown-out Detect/Reset, POR, PWM, WDT |
| 封装/外壳 | 40-DIP (0.600", 15.24mm) |
| 速度 | 16MHz |
| 其他名称 | ATMEGA851516PU |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 52.578 x 13.97 x 4.445mm |
| 身高 | 4.445mm |
| 长度 | 52.578mm |
| 最大频率 | 16MHz |
| CAN最大通道数 | 0 |
| 以太网的最大通道数 | 0 |
| I2C最大通道数 | 0 |
| 林最大通道数 | 0 |
| PCI最大通道数 | 0 |
| SPI最大通道数 | 1 |
| UART的最大通道数 | 0 |
| USART的最大通道数 | 1 |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 安装类型 | Through Hole |
| 的PWM单元数 | 2 |
| 包装类型 | PDIP |
| 脉冲宽度调制 | 3 x 16 bit, 3 x 8 bit |
| PWM通道数 | 3 |
| PWM分辨率 | 16 bit, 8 bit |
| 定时器分辨率 | 16 bit, 8 bit |
| 定时器 | 1 x 16 bit, 1 x 8 bit |
| 典型工作电源电压 | 4.5 → 5.5 V |
| USB通道 | 0 |
| 宽度 | 13.97mm |
| 工厂包装数量 | 10 |
| 核心 | AVR |
| 产品种类 | 8-bit Microcontrollers - MCU |
| 商品名 | ATMEGA |
| 最大时钟频率 | 16 MHz |
| 数据RAM大小 | 512 B |
| 电源电压 - 最大 | 5.5 V |
| 电源电压 - 最小 | 4.5 V |
| RoHS | RoHS Compliant |
| 信息处理器系列 | megaAVR |
| 数据ROM大小 | 512 B |
| 系列 | ATMEGA 8515 |
| 安装风格 | Through Hole |
| 片上ADC | Yes |
| Controller Family/Series | :AVR MEGA |
| No. of I/O's | :35 |
| Supply Voltage Min | :4.5V |
| Supply Voltage Max | :5.5V |
| Digital IC Case Style | :DIP |
| No. of Pins | :40 |
| EEPROM Memory Size | :512Byte |
| RAM Memory Size | :512Byte |
| CPU Speed | :16MHz |
| Embedded Interface Type | :SPI, USART |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Device Marking | :ATMEGA8515-16PU |
| 闪存容量 | :8KB |
| IC Generic Number | :8515 |
| Logic Function Number | :8515 |
| 内存类型 | :Flash |
| Microprocessor/Controller Features | :In-system Programming, Watchdog |
| No. of Bits | :8 |
| No. of External Interrupts | :3 |
| No. of MIPS | :16 |
| No. of PWM Channels | :3 |
| No. of Timers | :2 |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :4.5V to 5.5V |
| Weight (kg) | 0.0016 |
| Tariff No. | 85423290 |
| A/DInputs | 0 |
| Comparators | 0 |
| CPUSpeed | 16MIPS |
| EEPROMMemory | 512Bytes |
| InputOutput | 35 |
| 接口 | SPI/USART |
| MemoryType | Flash |
| NumberofBits | 8 |
| PackageType | 40-pinPDIP |
| ProgrammableMemory | 8KBytes |
| RAMSize | 512Bytes |
| Voltage,Range | 4.5-5.5V |
| 案例 | DIP40 |
| Number of PWM channels | 3 |
| SRAM memory capacity | 512B |
| Number of inputs/outputs | 35 |
| Number of 8-bit timers | 1 |
| Flash memory organisation | 8kx8bit |
| EEPROM memory capacity | 512B |
| Gross weight | 9.78 g |
| 时钟频率 | 16MHz |
| Operating voltage | 4.5...5.5V |
| Multiplicity | 1 |
| Integrated circuit type | AVR microcontroller |
| Collective package [pcs] | 15 |
| Number of 16-bit timers | 1 |
| spg | 15 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
