RECOM Power

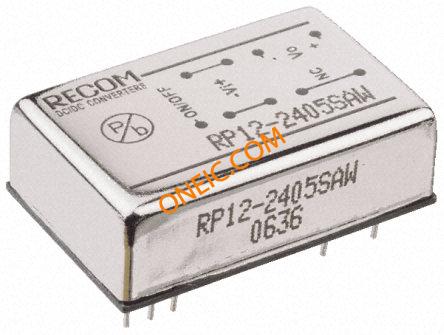

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 供应商封装形式 | DIP |
| 输出数 | 2 |
| 引脚数 | 9 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 65 |
| 输出功率 | 12 |
| Package Height | 10.2 |
| 安装 | Through Hole |
| Output Voltage | 15|-15 |
| 封装 | Tube |
| 输出电流 | 0.4|-0.4 |
| Package Width | 20.3 |
| 隔离 | Isolated |
| PCB | 9 |
| Package Length | 31.8 |
| 标准包装名称 | DIP |
| 类型 | Step Down |
| 最低工作温度 | -40 |
| 铅形状 | Through Hole |
| 产品特点 | Remote On/Off, OCP, OVP, SCP |
| 安装类型 | Through Hole |
| 标准包装 | 7 |
| 电压 - 输出1 | 15V |
| 电压 - 输出2 | -15V |
| 尺寸/尺寸 | 1.25" L x 0.80" W x 0.40" H (31.8mm x 20.3mm x 10.2mm) |
| 效率 | 86% |
| 电流 - 输出（最大） | 400mA, 400mA |
| 电压 - 输入（最大） | 36V |
| 封装/外壳 | 24-DIP Module (9 Leads) |
| 工作温度 | -40°C ~ 65°C |
| 电压 - 输入（最小值） | 9V |
| 电压 - 隔离 | 1.6kV (1600V) |
| 功率（瓦） - 制造商系列 | 12W |
| 功率（瓦特） - 最大 | 12W |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 10.2mm |
| 输入电压 | 24V dc |
| 隔离电压 | 1600V dc |
| 长度 | 31.8mm |
| 最高温度 | +65°C |
| 最低气温 | -40°C |
| 输出电流 | ±0.4A |
| 输出电压 | ±15V dc |
| 包装 | DIP |
| 额定功率 | 12W |
| 宽度 | 20.3mm |
| 输出电压通道1 | 15 V |
| 系列 | RP12 |
| 输入电压范围 | 9 V to 36 V |
| 产品 | Isolated |
| 身高 | 10.2 mm |
| 封装/外壳尺寸 | DIP-24 |
| 输入电压标称 | 24 V |
| 商品名 | Powerline |
| 输出功率 | 12 W |
| RoHS | RoHS Compliant |
| Brand/Series | RP12-DAW Series |
| 配置 | Encapsulated |
| 操作 | Switching |
| 输出 | 15VDC@0.4A, -15VDC@0.4A |
| Power, Output | 12 W |
| Primary Type | DC-DC |
| 特殊功能 | Remote On/Off |
| Voltage, Input | 9-36 VDC |
| Voltage, Output | 15 VDC, -15 VDC |
| Dimensions L x W x H | 31.8 x 20.3 x 10.2 mm |
| Insulation voltage | 1600 VDC |
| Output voltage 1 | 15 VDC |
| 功率 | 12 |
| Output voltage 2 | -15 VDC |
| Output current 1 | 400 mA |
| Output current 2 | 400 mA |
| 平均无故障时间 | 2350000 h @ 40 °C, Bellcore TR-NWT-000332, Case I |
| 连接方式 | THD |
| 输入电压 | 9...36 VDC |
| System deviation, load | 0.5% typ. |
| System deviation, supply | 0.2% typ. |
| Short-circuit strength | continuous |
| Residual ripple | 85 mVPP max. |
| Derating | Yes |
| Operating temperature | -40...+85 °C |
| 最高温度 | +65°C |
| 输入电压范围 | 9 → 36 V 直流 |
| 输入电压额定值 | 24 V 直流 |
| 输出数目 | 2 |
| 最低温度 | -40°C |
| 安装类型 | 通孔 |
| 封装 | DIP |
| 隔离电压 | 1600V 直流 |
| Board Level Components | Y |
| 输出电流 | ±0.4A |
| 深度 | 10.2mm |
| 长度 | 31.8mm |
| 输出电压 | ±15V 直流 |
| 系列 | RP12 AW |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
