3m interconnect solutions

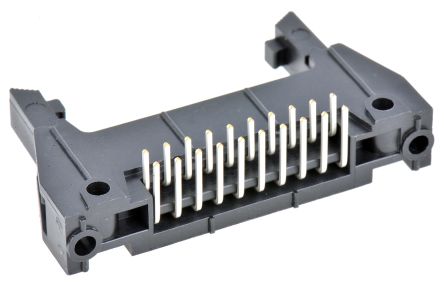

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | Ejector Header |
| 间距 | 2.54 mm |
| 行数 | 2 |
| 触点数 | 20 |
| 性别 | HDR |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Bulk |
| 欧洲RoHS标准 | Yes |
| 触点接合长度 | 0.240" (6.10mm) |
| 安装类型 | Through Hole, Right Angle |
| 颜色 | Black |
| 连接器类型 | Header, Shrouded |
| 触点表面涂层 | Gold |
| 封装 | Bulk |
| 紧固型 | Latch, Long/Eject Hooks |
| 触点类型 | Male Pin |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 行间距 | 0.100" (2.54mm) |
| 位置数 | 20 |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Right Angle |
| 触点材料 | Copper Alloy |
| 额定电流 | 2A |
| 系列 | 3000 |
| 工厂包装数量 | 100 |
| 安装方式 | Right |
| 产品种类 | Headers & Wire Housings |
| 外壳材料 | Polyester |
| 额定电压 | 1 kV |
| 端接类型 | Through Hole |
| 位置/触点数 | 20 |
| 零件号别名 | 05111162758 80400031664 |
| 产品类型 | Headers |
| RoHS | RoHS Compliant |
| 工作温度范围 | -55C to 105C |
| 额定电流（最大值） | 2 A |
| 安装风格 | Through Hole |
| 联系方式行数 | 2 |
| 外壳颜色 | Black |
| 产品长度（mm ） | 44.83 mm |
| 产品厚度（毫米） | 27.2 mm |
| 产品高度（mm ） | 8.6 mm |
| 间距（mm） | 2.54 mm |
| 删除 | Compliant |
| 产品范围 | :3M - 3000 Series |
| 接触端子 | :Through Hole Right Angle |
| No. of Contacts | :20 |
| No. of Rows | :2 |
| 节距 | :2.54mm |
| SVHC | :No SVHC (19-Dec-2012) |
| 颜色 | :Black |
| 接触电阻 | :20mohm |
| Current Temperature | :70°C |
| 可燃性等级 | :UL94V-0 |
| 绝缘电阻 | :1000Mohm |
| 引线间距 | :2.54mm |
| No. of Mating Cycles | :200 |
| Operating Temperature Max | :105°C |
| Operating Temperature Min | :-55°C |
| PCB孔直径 | :0.89mm |
| Voltage Rating V AC | :350V |
| 工作电压 | :350V |
| Weight (kg) | 0.006 |
| Tariff No. | 85366930 |
