3m interconnect solutions

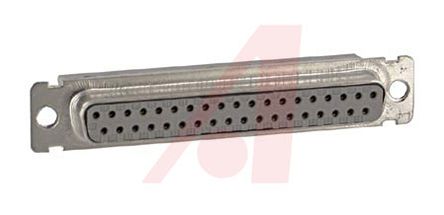

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | D-Subminiature |
| 性别 | SKT |
| 间距 | 2.76 mm |
| 端接方式 | IDT |
| 安装 | Cable Mount |
| 身体上的取向 | Right Angle |
| 标准包装 | Bulk |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant |
| 位置/触点数 | 37 |
| 行数 | 2 |
| 安装风格 | Wire |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold |
| 额定电流 | 1 A |
| 系列 | 8300 |
| 外壳材质 | Steel |
| 外壳电镀 | Tin |
| 工厂包装数量 | 100 |
| 零件号别名 | 04671903127 DE610012861 |
| 外壳尺寸，连接器布局 | 4 (DC, C) |
| 封装 | Tray |
| 法兰特点 | Housing/Shell (Unthreaded) |
| 产品特点 | Feed Through |
| 安装类型 | Panel Mount |
| 颜色 | Gray |
| 连接器类型 | Receptacle, Female Sockets |
| 外壳材料，表面处理 | Steel, Tin Plated |
| 触点表面涂层 | Gold |
| 外壳材料 | Polyester, Glass Filled |
| 工作温度 | -55°C ~ 105°C |
| 端子 | IDC, Ribbon Cable |
| 触点类型 | Signal |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | D-Sub |
| 位置数 | 37 |
| RoHS指令 | Lead free / RoHS Compliant |
| 安装方式 | Straight |
| 端接类型 | IDC |
| 单位重量 | 4.400 lbs |
| AgencyApprovals | cUL,UL |
| Angle | Straight |
| Brand/Series | 8300 |
| ContactPlating | Gold(30)overNickel |
| Current,Rating | 1A |
| Finish,Housing | Tin |
| FlammabilityRating | UL94V-0 |
| Material,Contact | CopperAlloy |
| Material,Dielectric | PBT |
| Material,Housing | Steel |
| NumberofContacts | 37 |
| NumberofRows | 2 |
| PrimaryType | D-Subminiature |
| SpecialFeatures | StrainRelief |
| Wire,AWG | 28-26 |
| 触点数目 | 37 |
| 连接器类型 | 母座 |
| 系列 | 8300 |
| 主体向性 | 直角 |
| 最高工作温度 | +105°C |
| 触点材料 | 铜合金 |
| 宽度 | 16.5mm |
| 额定电流 | 1A |
| 外壳材料 | 聚碳酸酯 (PBT) |
| 最低工作温度 | -55°C |
| 深度 | 12.4mm |
| 触点电镀 | 金镀镍 |
| 长度 | 69.4mm |
| 节距 | 1.27mm |
| 尺寸 | 69.4 x 16.5 x 12.4mm |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
