3m interconnect solutions

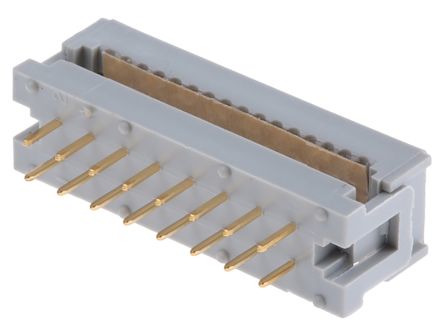

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 类型 | IDC Connector |
| 间距 | 2.54 mm |
| 行数 | 2 |
| 触点数 | 16 |
| 性别 | HDR |
| 触点电镀 | Gold Over Nickel |
| 端接方式 | IDT |
| 标准包装 | Bulk |
| 产品特点 | Feed Through |
| 安装类型 | Through Hole |
| 电缆端接 | IDC |
| 连接器类型 | Ribbon Cable |
| 触点表面涂层 | Gold |
| 封装 | Tray |
| 线规 | 26 AWG, Stranded; 28 AWG, Solid or Stranded; 30 AWG, Solid |
| 颜色 | Gray |
| Contact Finish Thickness | Flash |
| 行间距 | 0.100" (2.54mm) |
| 位置数 | 16 |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Right Angle |
| 触点材料 | Beryllium Copper |
| 额定电流 | 1A |
| 外壳材料 | PET |
| 最高工作温度 | +105°C |
| 最低工作温度 | -55°C |
| 工厂包装数量 | 100 |
| 产品种类 | Headers & Wire Housings |
| 系列 | 78XX |
| 端接类型 | Through Hole |
| 联系人性别 | Pin (Male) |
| 位置/触点数 | 16 |
| 零件号别名 | 54745225390 JE150319026 |
| 产品类型 | Plugs - PCB |
| RoHS | RoHS Compliant |
| 产品范围 | :3M - 78XX Series |
| 接触端子 | :Solder |
| No. of Contacts | :16 |
| No. of Rows | :2 |
| 节距 | :2.54mm |
| 颜色 | :Grey |
| Connector Mounting Orientation | :PCB |
| Cut Thickness for PCBs Max | :1.6mm |
| 可燃性等级 | :UL94V-0 |
| 材质 | :Glass Filled Polyester |
| PCB孔直径 | :0.89mm |
| Row Pitch | :2.54mm |
| Weight (kg) | 0.002 |
| Tariff No. | 85369010 |
