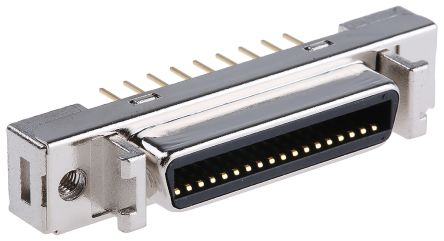

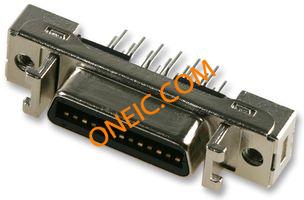

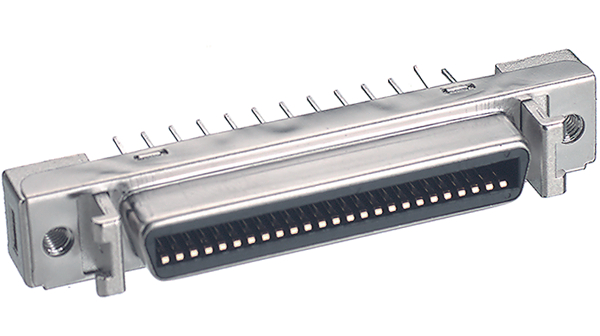

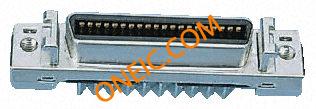

3M Electronic Solutions Division
所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | D-Sub Micro-D Connectors |
| RoHS | RoHS Compliant |
| 位置/触点数 | 36 |
| 行数 | 2 |
| 安装风格 | Through Hole |
| 安装方式 | Vertical |
| 端接类型 | Solder |
| 性别 | Female |
| 触点电镀 | Gold |
| 额定电流 | 1 A |
| 封装 | Bulk |
| 系列 | 102 |
| 工厂包装数量 | 100 |
| 零件号别名 | 54745226151 JE150317319 |
| 法兰特点 | Housing/Shell (M2.5); Latchblocks |
| 产品特点 | Shielded |
| 安装类型 | Panel Mount; Through Hole |
| 连接器类型 | Receptacle |
| 触点表面涂层 | Gold |
| 标准包装 | 100 |
| 端子 | Solder |
| Contact Finish Thickness | 8µin (0.20µm) |
| 连接器类型 | Outer Shroud Contacts |
| 位置数 | 36 |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Straight |
| 触点材料 | Copper Alloy |
| 深度 | 9.1mm |
| 外壳材料 | Zinc Alloy |
| 长度 | 43.5mm |
| 最高工作温度 | +85°C |
| 最低工作温度 | -20°C |
| 触点数 | 36 |
| 间距 | 2.54mm |
| 端接方式 | Solder |
| 宽度 | 11mm |
| No. of Contacts | :36 |
| 接触端子 | :Through Hole Vertical |
| Connector Mounting | :PCB |
| 颜色 | :Black |
| Connector Mounting Orientation | :PCB |
| 可燃性等级 | :UL94V-0 |
| 绝缘电阻 | :500Mohm |
| 材质 | :Steel |
| No. of Poles | :36 |
| Operating Temperature Max | :105°C |
| Operating Temperature Min | :-55°C |
| 节距 | :1.27mm |
| 耐压 | :500V |
| Weight (kg) | 0.008 |
| Tariff No. | 85369010 |
