3M Electronic Solutions Division

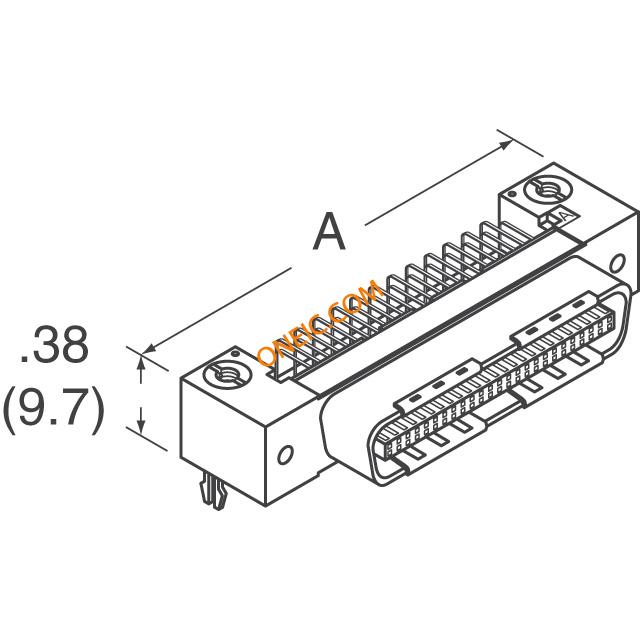

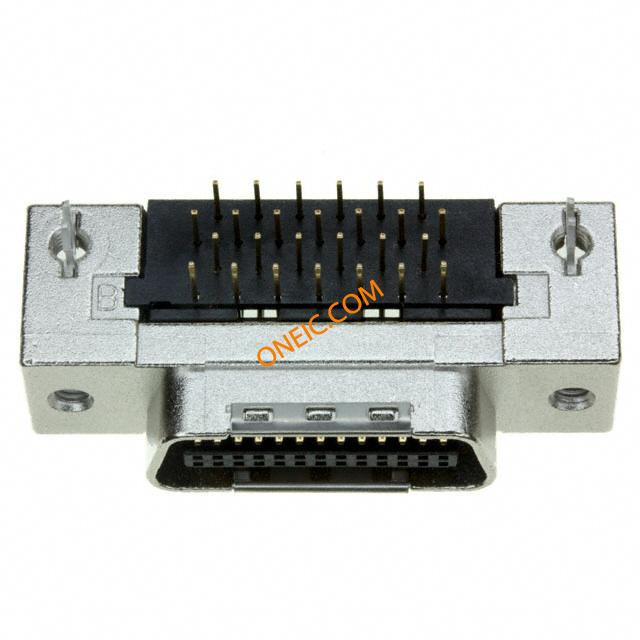

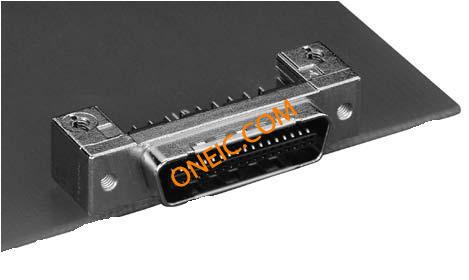

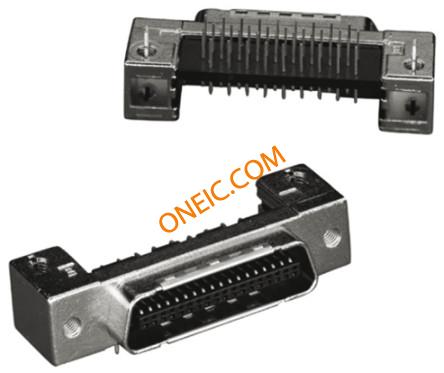

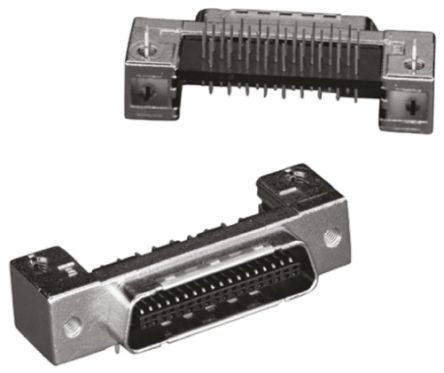

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | D-Sub Micro-D Connectors |
| RoHS | In Transition |
| 位置/触点数 | 26 |
| 行数 | 2 |
| 安装风格 | Through Hole |
| 安装方式 | Right |
| 端接类型 | Solder |
| 性别 | Male |
| 触点电镀 | Gold |
| 额定电流 | 1 A |
| 系列 | 101 |
| 零件号别名 | 54745251498 JE150344990 |
| 法兰特点 | Insert, Threaded (M2.5) |
| 产品特点 | Board Lock, Shielded |
| 安装类型 | Panel Mount; Through Hole, Right Angle |
| 连接器类型 | Plug |
| 触点表面涂层 | Gold |
| 标准包装 | 100 |
| 端子 | Solder |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | Center Strip Contacts |
| 位置数 | 26 |
| RoHS指令 | Lead free / RoHS Compliant |
| 身体上的取向 | Right Angle |
| 触点材料 | Copper Alloy |
| 深度 | 9.7mm |
| 外形尺寸 | 37.2 x 16.5 x 9.7mm |
| 外壳材料 | Zinc Alloy |
| 长度 | 37.2mm |
| 最高工作温度 | +85°C |
| 最低工作温度 | -20°C |
| 触点数 | 26 |
| 间距 | 1.27mm |
| 宽度 | 16.5mm |
| 触点数目 | 26 |
| 连接器类型 | 公插 |
| 系列 | MDR 102 |
| 主体向性 | 直角 |
| 最高工作温度 | +85°C |
| 安装类型 | 通孔 |
| 最低工作温度 | -20°C |
| 宽度 | 16.5mm |
| 额定电流 | 1A |
| 外壳材料 | 锌合金 |
| 触点材料 | 铜合金 |
| 深度 | 9.7mm |
| 触点电镀 | 金镀镍 |
| 长度 | 37.2mm |
| 节距 | 1.27mm |
| 尺寸 | 37.2 x 16.5 x 9.7mm |
