Vishay Semiconductors

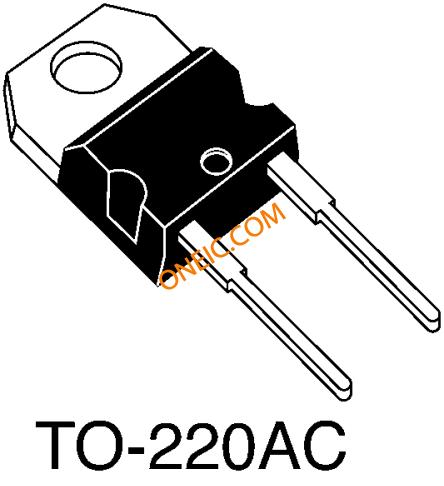

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装 | Tube |
| 电流 - Vr时反向漏电 | 50µA @ 600V |
| 安装类型 | Through Hole |
| 电压 - 正向（Vf） （最大） | 2.4V @ 8A |
| 电压 - （ Vr）（最大） | 600V |
| 热阻 | 0.5°C/W Cs |
| 供应商设备封装 | TO-220FP |
| 反向恢复时间（trr ） | 25ns |
| 工作温度 - 结 | -65°C ~ 175°C |
| 标准包装 | 50 |
| 电流 - 平均整流（Io ） | 8A |
| 封装/外壳 | TO-220-2 Full Pack Fused Center, ITO-220AC |
| 速度 | Fast Recovery = 200mA (Io) |
| 二极管类型 | Standard |
| 配置 | Single |

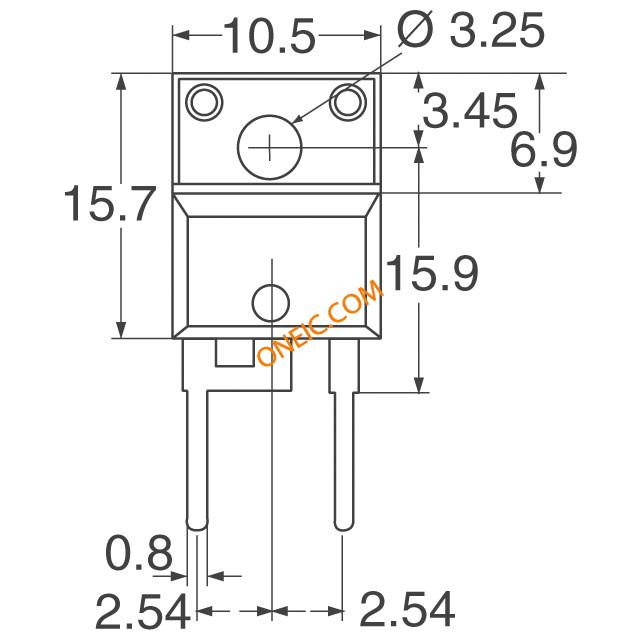

| 外形尺寸 | 9.02 x 10.67 x 4.83mm |
| 身高 | 9.02mm |
| 长度 | 10.67mm |
| 最大连续正向电流 | 8A |
| 最高工作温度 | +175 °C |
| 最低工作温度 | -65 °C |
| 包装类型 | TO-220AC |
| 峰值正向电压 | 2.4V |
| 峰值不重复正向浪涌电流 | 0.1kA |
| 峰值反向电流 | 0.05mA |
| 峰值反向恢复时间 | 25ns |
| 峰值反向重复电压 | 600V |
| 引脚数 | 2 |
| 整流器类型 | Switching |
| 宽度 | 4.83mm |
| RoHS指令 | Compliant |
| 工厂包装数量 | 50 |
| 产品 | Ultra Fast Recovery Rectifiers |
| 产品种类 | Rectifiers |
| 正向连续电流 | 8 A |
| 正向电压下降 | 2.4 V |
| 安装风格 | Through Hole |
| 反向电压 | 600 V |
| 反向电流IR | 50 uA |
| 恢复时间 | 25 ns |
| RoHS | RoHS Compliant |
| 封装/外壳 | TO-220ACFP |
| 最大浪涌电流 | 100 A |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :600V |
| Forward Current If(AV) | :8A |
| Forward Voltage VF Max | :2.4V |
| Reverse Recovery Time trr Max | :18ns |
| Forward Surge Current Ifsm Max | :90A |
| Operating Temperature Min | :-65°C |
| Operating Temperature Max | :175°C |
| Diode Case Style | :TO-220FP |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (19-Dec-2012) |
| Alternate Case Style | :TO-220FP |
| Current Ifsm | :90A |
| Forward Current If Max | :8A |
| 正向电压 | :2.4V |
| Junction Temperature Tj Max | :175°C |
| Junction to Case Thermal Resistance A | :0°C/W |
| 工作温度范围 | :-65°C to +175°C |
| Reverse Recovery Time trr Typ | :22ns |
| Weight (kg) | 0.002 |
| Tariff No. | 85412900 |
| Capacitance,Junction | 17pF |
| Current,Forward | 8A |
| Current,Surge | 100A |
| PackageType | TO-220FULL-PAK |
| PrimaryType | Rectifier |
| Resistance,Thermal,JunctiontoCase | 3.4°C/W |
| Speed,Switching | Hyperfast |
| Temperature,Junction,Maximum | +175°C |
| Temperature,Operating | -65to+175°C |
| Time,Recovery | 18ns |
| Voltage,Forward | 2V |
| Voltage,Reverse | 600V |
