Vishay Semiconductors
所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装 | Tube |
| 电流 - Vr时反向漏电 | 3mA @ 30V |
| 安装类型 | Surface Mount |
| 电压 - 正向（Vf） （最大） | 460mV @ 5A |
| 标准包装 | 75 |
| 电压 - （ Vr）（最大） | 30V |
| 热阻 | 3°C/W Jc |
| 电容@ Vr ，F | 590pF @ 5V, 1MHz |
| 供应商设备封装 | D-PAK (TO-252AA) |
| 工作温度 - 结 | -40°C ~ 150°C |
| 电流 - 平均整流（Io ） | 5.5A |
| 封装/外壳 | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| 速度 | Fast Recovery = 200mA (Io) |
| 二极管类型 | Schottky |

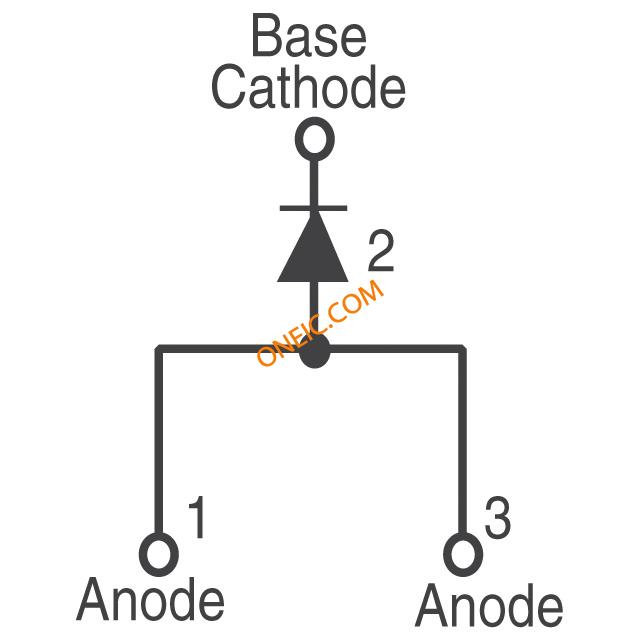

| 配置 | Dual Anode, Single |

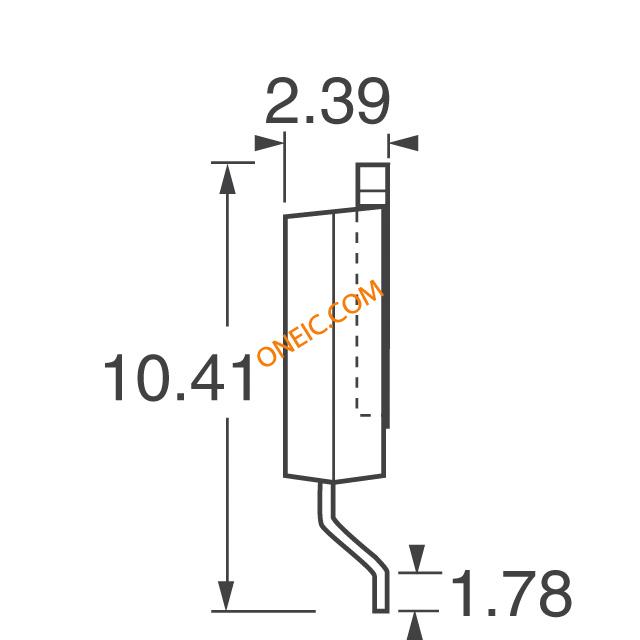

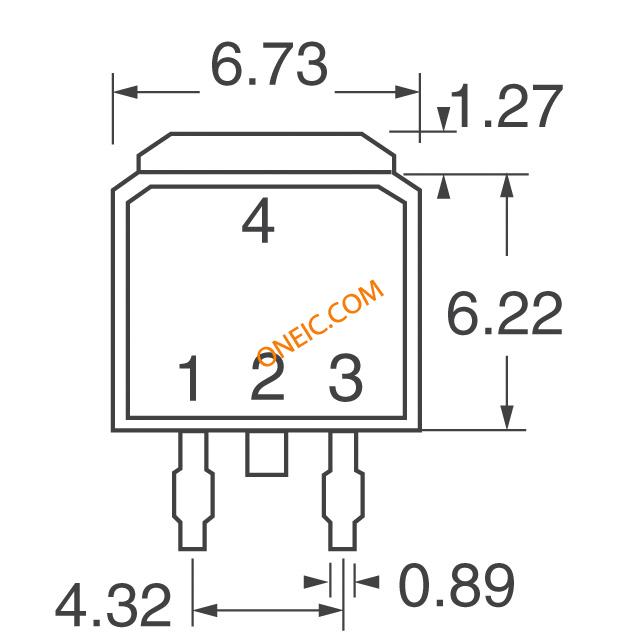

| 外形尺寸 | 2.39 x 6.73 x 6.22mm |
| 身高 | 2.39mm |
| 长度 | 6.73mm |
| 最大连续正向电流 | 5.5A |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -40 °C |
| 包装类型 | DPAK |
| 峰值不重复正向浪涌电流 | 0.32kA |
| 峰值反向电流 | 3mA |
| 峰值反向重复电压 | 30V |
| 引脚数 | 3 |
| 宽度 | 6.22mm |
| RoHS指令 | Compliant |
| 正向电压下降 | 0.53 V at 10 A |
| 产品 | Schottky Rectifiers |
| 产品种类 | Schottky Diodes & Rectifiers |
| 工作温度范围 | - 40 C to + 150 C |
| 正向连续电流 | 5.5 A |
| 最大反向漏泄电流 | 3000 uA |
| 峰值反向电压 | 30 V |
| 安装风格 | SMD/SMT |
| RoHS | RoHS Compliant By Exemption |
| 封装/外壳 | DPAK (TO-252AA) |
| 最大浪涌电流 | 320 A |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :30V |
| Forward Current If(AV) | :5.5A |
| Forward Voltage VF Max | :460mV |
| Forward Surge Current Ifsm Max | :320A |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :150°C |
| Diode Case Style | :TO-252 |
| No. of Pins | :3 |
| MSL | :- |
| Alternate Case Style | :TO-252 |
| Current If @ Vf | :5A |
| Current Ifsm | :320A |
| Forward Current If Max | :5A |
| Junction Temperature Tj Max | :150°C |
| Junction Temperature Tj Min | :-55°C |
| Weight (kg) | 0.0004 |
| Tariff No. | 85411000 |
| Capacitance,Junction | 590pF |
| Current,Forward | 5.5A |
| Current,Surge | 320A |
| PackageType | D-PAK |
| PrimaryType | SchottkyBarrier |
| Resistance,Thermal,JunctiontoCase | 3°C/W |
| Speed,Switching | Switching |
| Temperature,Junction,Maximum | +150°C |
| Temperature,Operating | -40to+150°C |
| Voltage,Forward | 0.35V |
| Voltage,Reverse | 30V |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
