Vishay Semiconductors

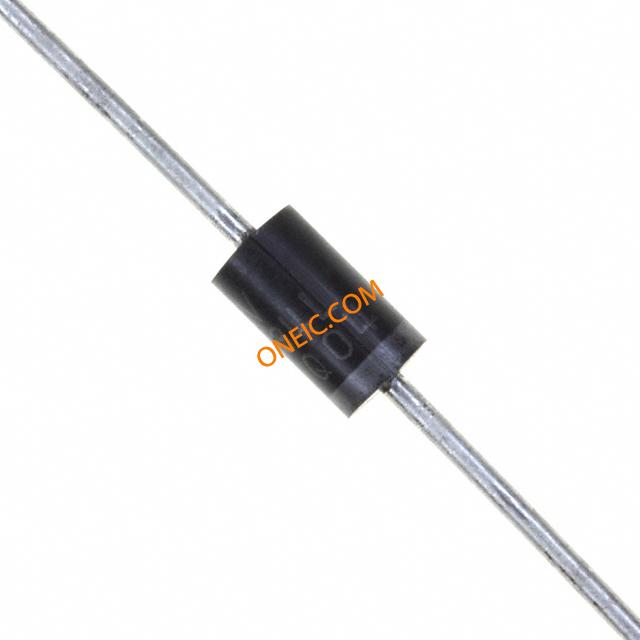

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装 | Bulk |
| 电流 - Vr时反向漏电 | 1mA @ 100V |
| 安装类型 | Through Hole |
| 电压 - 正向（Vf） （最大） | 850mV @ 3A |
| 标准包装 | 500 |
| 电压 - （ Vr）（最大） | 100V |
| 热阻 | 80°C/W Ja |
| 供应商设备封装 | C-16 |
| 工作温度 - 结 | -40°C ~ 150°C |
| 电流 - 平均整流（Io ） | 3.3A |
| 封装/外壳 | C-16, Axial |
| 速度 | Fast Recovery = 200mA (Io) |
| 二极管类型 | Schottky |
| 配置 | Single |

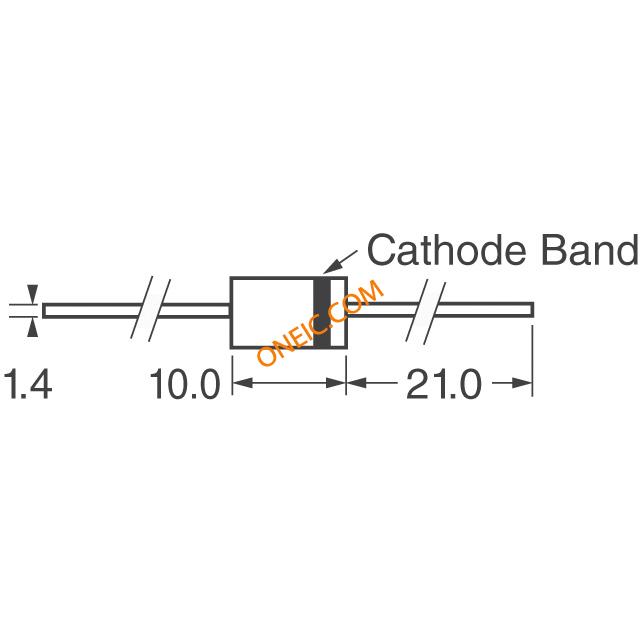

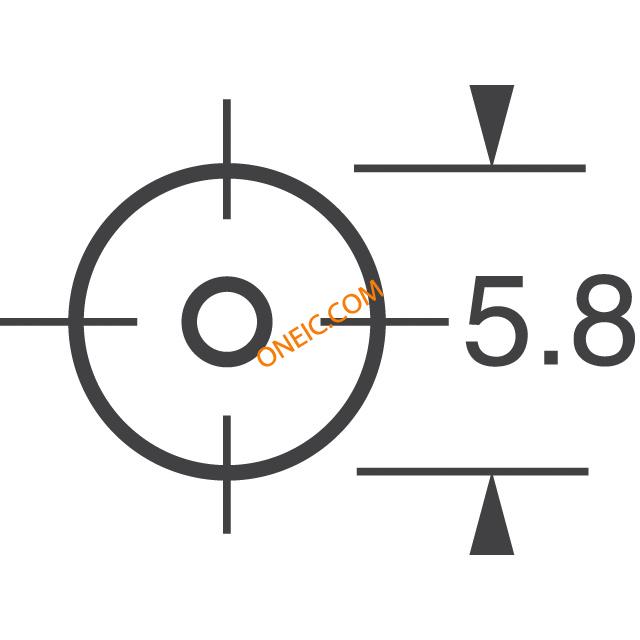

| 外形尺寸 | 5.8 x 10 x 5.8mm |
| 身高 | 5.8mm |
| 长度 | 10mm |
| 最大连续正向电流 | 3.3A |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -40 °C |
| 包装类型 | C 16 |
| 峰值不重复正向浪涌电流 | 0.21kA |
| 峰值反向电流 | 1mA |
| 峰值反向重复电压 | 100V |
| 引脚数 | 2 |
| 宽度 | 5.8mm |
| RoHS指令 | Compliant |
| 正向电压下降 | 0.97 V at 6 A |
| 产品 | Schottky Rectifiers |
| 产品种类 | Schottky Diodes & Rectifiers |
| 工作温度范围 | - 40 C to + 150 C |
| 正向连续电流 | 3.3 A |
| 最大反向漏泄电流 | 1000 uA |
| 峰值反向电压 | 100 V |
| 安装风格 | SMD/SMT |
| RoHS | RoHS Compliant |
| 封装/外壳 | Case C-16 |
| 最大浪涌电流 | 210 A |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :100V |
| Forward Current If(AV) | :3.3A |
| Forward Voltage VF Max | :850mV |
| Forward Surge Current Ifsm Max | :210A |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :150°C |
| Diode Case Style | :DO-201AD |
| No. of Pins | :2 |
| MSL | :- |
| SVHC | :No SVHC (19-Dec-2012) |
| Current If @ Vf | :3A |
| Current Ifsm | :210A |
| External Diameter | :5.6mm |
| External Length / Height | :9.5mm |
| Forward Current If Max | :3A |
| 正向电压 | :850mV |
| Junction Temperature Tj Max | :150°C |
| 端接类型 | :Axial Leaded |
| Weight (kg) | 0.00112 |
| Tariff No. | 85411000 |
| Capacitance,Junction | 110pF |
| Current,Forward | 3.3A |
| Current,Surge | 210A |
| PackageType | C-16(DO-201) |
| PrimaryType | SchottkyBarrier |
| Speed,Switching | Switching |
| Temperature,Junction,Maximum | +150°C |
| Temperature,Operating | -40to+150°C |
| Voltage,Forward | 0.85V |
| Voltage,Reverse | 100V |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
