vishay / semiconductor

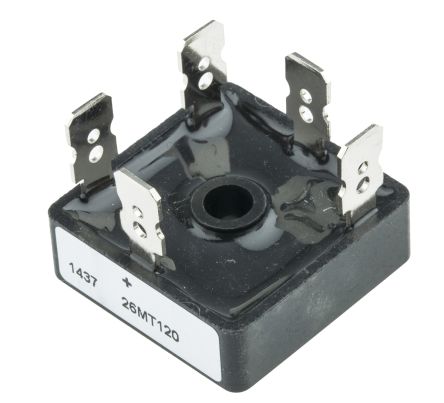

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 5Case D-63 |
| 配置 | Single |
| 桥型 | Three Phase |
| 峰值反向重复电压 | 1200 V |
| 峰值反向电流 | 200 uA |
| 峰值平均正向电流 | 25 A |
| 峰值正向电压 | 1.26@40A V |
| 工作温度 | -55 to 150 °C |
| 安装 | Through Hole |
| 标准包装 | Bulk |
| 匹配代码 | 26MT120 |
| 单位包 | 20 |
| 标准的提前期 | 12 weeks |
| 最小起订量 | 20 |
| 封装 | BULK |
| 我（ F） | 25A |
| 无铅Defin | RoHS-conform |
| U（ RRM ） | 1200V |
| T（十）最大 | 150°C |
| 安装类型 | QC Terminal |
| 供应商设备封装 | D-63 |
| 电压 - 峰值反向（最大） | 1200V |
| 电流 - DC正向（If ） | 25A |
| 封装/外壳 | 5-Square, D-63 |
| 速度 | Standard Recovery >500ns, > 200mA (Io) |
| 二极管类型 | Three Phase |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 28.5 x 28.5 x 10mm |
| 身高 | 10mm |
| 长度 | 28.5mm |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -55 °C |
| 包装类型 | D 63 |
| 峰值不重复正向浪涌电流 | 375A |
| 引脚数 | 5 |
| 宽度 | 28.5mm |
| 工厂包装数量 | 20 |
| 产品 | Three Phase Bridge |
| 产品种类 | Bridge Rectifiers |
| 最大浪涌电流 | 375 A |
| 最大反向漏泄电流 | 200 uA |
| 正向电压下降 | 1.26 V |
| 峰值反向电压 | 1200 V |
| 安装风格 | Stud |
| RoHS | RoHS Compliant By Exemption |
| 封装/外壳 | D-34A |
| No. of Phases | :Three |
| Repetitive Reverse Voltage Vrrm Max | :1.2kV |
| Forward Current If(AV) | :25A |
| Forward Voltage VF Max | :1.26V |
| Bridge Rectifier Case Style | :D-63 |
| No. of Pins | :5 |
| Diode Mounting Type | :SMD |
| Weight (kg) | 0.018 |
| Tariff No. | 85415000 |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| MSL | :- |
| Body Height Max | :10mm |
| Case Temperature Tc | :60°C |
| Current If @ Vf | :40A |
| Current Ir Max | :2mA |
| 外部深度 | :28.5mm |
| External Length / Height | :21mm |
| 外宽 | :28.5mm |
| 安装孔直径 | :5.2mm |
| Forward Surge Current Ifsm Max | :330A |
| 隔离电压 | :2.7kV |
| Junction Temperature Tj @ Irrm | :150°C |
| Junction Temperature Tj Max | :150°C |
| Junction Temperature Tj Min | :-40°C |
| 工作温度范围 | :-55°C to +150°C |
| Output Current Max | :25A |
| Surge Current Frequency | :50Hz |
| 终端类型 | :6.35mm x 0.8mm |
| 重量 | :0.008kg |
