vishay / semiconductor

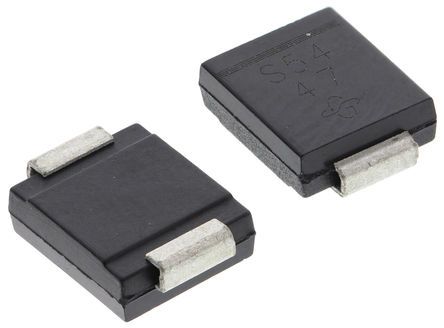

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 2SMC |
| 类型 | Schottky Diode |
| 配置 | Single |
| 峰值反向重复电压 | 40 V |
| 峰值平均正向电流 | 5 A |
| 峰值反向电流 | 500 uA |
| 峰值正向电压 | 0.49 V |
| 峰值不重复浪涌电流 | 175 A |
| 工作温度 | -65 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 标准包装 | Cut Tape |
| 供应商封装形式 | SMC |
| 标准包装名称 | DO-214-AB |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| Maximum Continuous Forward Current | 5 |
| Operating Junction Temperature | -65 to 150 |
| 峰值反向重复电压 | 40 |
| 封装 | Tape and Reel |
| 峰值反向电流 | 500 |
| 峰值不重复浪涌电流 | 175 |
| Package Width | 6.22(Max) |
| 峰值正向电压 | 0.49 |
| PCB | 2 |
| Package Length | 7.11(Max) |
| 最低工作温度 | -65 |
| 引脚数 | 2 |
| 铅形状 | J-Lead |
| 匹配代码 | SSC54 |
| U（ F） | 0.42V |
| 单位包 | 850 |
| 标准的提前期 | 12 weeks |
| 最小起订量 | 1700 |
| 我（ F） | 5A |
| T（十）最大 | 150°C |
| U（ RRM ） | 40V |
| 汽车 | NO |
| 我（ FSM ） | 175A |
| 无铅Defin | RoHS-conform |
| 电流 - Vr时反向漏电 | 500µA @ 40V |
| 安装类型 | Surface Mount |
| 电压 - 正向（Vf） （最大） | 490mV @ 5A |
| 电压 - （ Vr）（最大） | 40V |
| 热阻 | 20°C/W Jl |
| 供应商设备封装 | DO-214AB, (SMC) |
| 工作温度 - 结 | -65°C ~ 150°C |
| 电流 - 平均整流（Io ） | 5A |
| 封装/外壳 | DO-214AB, SMC |
| 速度 | Fast Recovery = 200mA (Io) |
| 二极管类型 | Schottky |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | SSC54-E3/57TGICT |
| 长度 | 7.11mm |
| 最大连续正向电流 | 5A |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -65 °C |
| 包装类型 | DO-214AB |
| 峰值不重复正向浪涌电流 | 0.175kA |
| 宽度 | 6.22mm |
| 工厂包装数量 | 850 |
| 产品 | Schottky Rectifiers |
| 产品种类 | Schottky Diodes & Rectifiers |
| 工作温度范围 | - 65 C to + 150 C |
| 正向连续电流 | 5 A |
| 最大反向漏泄电流 | 500 uA |
| 正向电压下降 | 0.49 V |
| 峰值反向电压 | 40 V |
| 安装风格 | SMD/SMT |
| RoHS | RoHS Compliant By Exemption |
| 封装/外壳 | SMC (DO-214AB) |
| 最大浪涌电流 | 175 A |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :40V |
| Forward Current If(AV) | :5A |
| Forward Voltage VF Max | :490mV |
| Forward Surge Current Ifsm Max | :175A |
| Operating Temperature Min | :-65°C |
| Operating Temperature Max | :150°C |
| Diode Case Style | :SMC |
| No. of Pins | :2 |
| Alternate Case Style | :DO-214AB |
| Current Ifsm | :175A |
| 外部深度 | :8.13mm |
| External Length / Height | :2.62mm |
| 外宽 | :6.22mm |
| 正向电压 | :490mV |
| Junction Temperature Tj Max | :150°C |
| RMS Input Voltage | :28V |
| Reverse Recovery Time trr Typ | :10ns |
| 端接类型 | :SMD |
| Weight (kg) | 0.000235 |
| Tariff No. | 85411000 |
| Current,Forward | 5A |
| Current,Reverse | 40mA |
| Current,Surge | 175A |
| PackageType | DO-214AB(SMC) |
| PrimaryType | SchottkyBarrier |
| Temperature,Junction,Maximum | +150°C |
| Temperature,Operating | -65to+150°C |
| Voltage,Forward | 0.36V |
| Voltage,Reverse | 40V |
