vishay / semiconductor

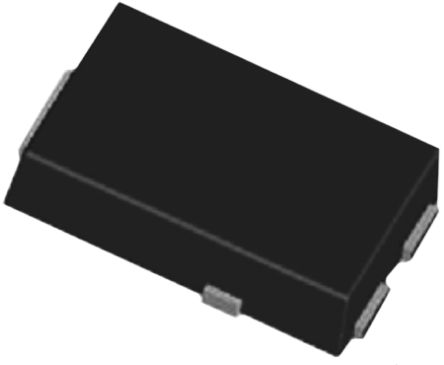

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3SMPC |
| 类型 | Schottky Diode |
| 配置 | Single Dual Anode |
| 峰值反向重复电压 | 50 V |
| 峰值平均正向电流 | 10 A |
| 峰值反向电流 | 150 uA |
| 峰值正向电压 | 0.67 V |
| 峰值不重复浪涌电流 | 280 A |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 产品种类 | Schottky Diodes & Rectifiers |
| RoHS | RoHS Compliant By Exemption |
| 产品 | Schottky Rectifiers |
| 峰值反向电压 | 50 V |
| 正向连续电流 | 10 A |
| 最大浪涌电流 | 280 A |
| 正向电压下降 | 0.67 V |
| 最大反向漏泄电流 | 150 uA |
| 工作温度范围 | - 55 C to + 150 C |
| 安装风格 | SMD/SMT |
| 封装/外壳 | SMPC (TO-277A) |
| 封装 | Reel |
| 工厂包装数量 | 1500 |
| 单位包 | 1500 |
| 最小起订量 | 1500 |
| 电流 - Vr时反向漏电 | 150µA @ 50V |
| 安装类型 | Surface Mount |
| 电压 - 正向（Vf） （最大） | 550mV @ 7A |
| 电压 - （ Vr）（最大） | 50V |
| 热阻 | 3°C/W Jl |
| 供应商设备封装 | TO-277A |
| 工作温度 - 结 | -55°C ~ 150°C |
| 电流 - 平均整流（Io ） | 7A |
| 封装/外壳 | TO-277, 3-PowerDFN |
| 速度 | Fast Recovery = 200mA (Io) |
| 二极管类型 | Schottky |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 1.2 x 4.35 x 6.15mm |
| 身高 | 1.2mm |
| 长度 | 4.35mm |
| 最大连续正向电流 | 10A |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -55 °C |
| 包装类型 | SMPC |
| 峰值不重复正向浪涌电流 | 0.28kA |
| 引脚数 | 3 |
| 宽度 | 6.15mm |
| 系列 | SS10P5, SS10P6 |
| 二极管配置 | :Single |
| Repetitive Reverse Voltage Vrrm Max | :50V |
| Forward Current If(AV) | :10A |
| Forward Voltage VF Max | :670mV |
| Forward Surge Current Ifsm Max | :280A |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Diode Case Style | :TO-277A |
| No. of Pins | :3 |
| MSL | :- |
| Weight (kg) | 0.0001 |
| Tariff No. | 85411000 |
