Vishay / Siliconix

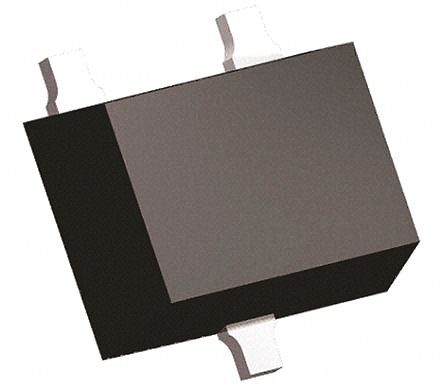

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 单位包 | 3000 |
| 最小起订量 | 3000 |
| FET特点 | Logic Level Gate |
| 封装 | Tape & Reel (TR) |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 940mA (Ta) |
| 的Vgs（th ） （最大）@ Id | 1.5V @ 250µA |
| 供应商设备封装 | SC-89-6 |
| 开态Rds（最大）@ Id ，V GS | 184 mOhm @ 940mA, 4.5V |
| FET型 | MOSFET P-Channel, Metal Oxide |
| 功率 - 最大 | 236mW |
| 标准包装 | 3,000 |
| 漏极至源极电压（Vdss） | 20V |
| 输入电容（Ciss ） @ VDS | 308pF @ 10V |
| 闸电荷（Qg ） @ VGS | 6.86nC @ 5V |
| 封装/外壳 | SOT-563, SOT-666 |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | SI1069X-T1-GE3CT |
| 工厂包装数量 | 3000 |
| 产品种类 | MOSFET |
| 晶体管极性 | P-Channel |
| 配置 | Single |
| 源极击穿电压 | +/- 12 V |
| 连续漏极电流 | 0.94 A |
| 安装风格 | SMD/SMT |
| RDS（ON） | 268 mOhms |
| 功率耗散 | 236 mW |
| 最低工作温度 | - 55 C |
| 封装/外壳 | SC-89-6 |
| 典型关闭延迟时间 | 23 ns |
| 零件号别名 | SI1069X-GE3 |
| 上升时间 | 31 ns |
| 最高工作温度 | + 150 C |
| 漏源击穿电压 | 20 V |
| RoHS | RoHS Compliant |
| 下降时间 | 31 ns |
| 高度 | 0.6mm |
| 晶体管材料 | Si |
| 类别 | 功率 MOSFET |
| 长度 | 1.7mm |
| 典型输入电容值@Vds | 308 pF @ -10 V |
| 通道模式 | 增强 |
| 安装类型 | 表面贴装 |
| 每片芯片元件数目 | 1 |
| 最大漏源电阻值 | 268 mΩ |
| Board Level Components | Y |
| 最高工作温度 | +150 °C |
| 通道类型 | P |
| 最低工作温度 | -55 °C |
| 最大功率耗散 | 0.236 W |
| 最大栅源电压 | ±12 V |
| 宽度 | 1.2mm |
| 尺寸 | 1.7 x 1.2 x 0.6mm |
| 最小栅阈值电压 | 0.6V |
| 最大漏源电压 | 20 V |
| 典型接通延迟时间 | 19 ns |
| 典型关断延迟时间 | 23 ns |
| 封装类型 | SC-89 |
| 最大连续漏极电流 | 750 mA |
| 引脚数目 | 6 |
| 晶体管配置 | 单 |
| 典型栅极电荷@Vgs | 4.57 nC @ -5 V |
| 系列 | SI1 |
| 品牌 | Vishay Semiconductors |
| 身高 | 0.6 mm |
| 宽度 | 1.2 mm |
| 长度 | 1.66 mm |
| 商品名 | TrenchFET |
| 技术 | Si |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
