vishay / semiconductor

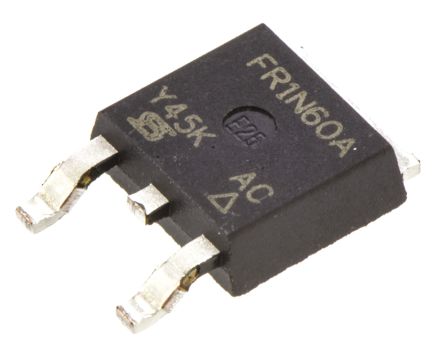

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3DPAK |
| 通道模式 | Enhancement |
| 最大漏源电压 | 600 V |
| 最大连续漏极电流 | 1.4 A |
| RDS -于 | 7000@10V mOhm |
| 最大门源电压 | ±30 V |
| 典型导通延迟时间 | 9.8 ns |
| 典型上升时间 | 14 ns |
| 典型关闭延迟时间 | 18 ns |
| 典型下降时间 | 20 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Bulk |
| 标准包装 | Rail / Tube |
| 最大门源电压 | ±30 |
| Package Width | 6.22(Max) |
| PCB | 2 |
| 最大功率耗散 | 36000 |
| 最大漏源电压 | 600 |
| 欧盟RoHS指令 | Compliant |
| Maximum Drain Source Resistance | 7000@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | DPAK |
| 标准包装名称 | DPAK |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 6.73(Max) |
| 引脚数 | 3 |
| Package Height | 2.39(Max) |
| 最大连续漏极电流 | 1.4 |
| 标签 | Tab |
| 铅形状 | Gull-wing |
| 单位包 | 75 |
| 最小起订量 | 3000 |
| FET特点 | Standard |
| 封装 | Tube |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 1.4A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4V @ 250µA |
| 供应商设备封装 | D-Pak |
| 开态Rds（最大）@ Id ，V GS | 7 Ohm @ 840mA, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 36W |
| 漏极至源极电压（Vdss） | 600V |
| 输入电容（Ciss ） @ VDS | 229pF @ 25V |
| 闸电荷（Qg ） @ VGS | 14nC @ 10V |
| 封装/外壳 | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| RoHS指令 | Lead free / RoHS Compliant |
| 类别 | Power MOSFET |
| 配置 | Single |
| 外形尺寸 | 6.73 x 6.22 x 2.39mm |
| 身高 | 2.39mm |
| 长度 | 6.73mm |
| 最大漏源电阻 | 7 Ω |
| 最高工作温度 | +150 °C |
| 最大功率耗散 | 36 W |
| 最低工作温度 | -55 °C |
| 包装类型 | DPAK |
| 典型栅极电荷@ VGS | 14 nC V @ 10 |
| 典型输入电容@ VDS | 229 pF V @ 25 |
| 宽度 | 6.22mm |
| 工厂包装数量 | 3000 |
| 产品种类 | MOSFET |
| 晶体管极性 | N-Channel |
| 源极击穿电压 | +/- 30 V |
| 连续漏极电流 | 1.4 A |
| 系列 | IRFR1N60A |
| 安装风格 | SMD/SMT |
| RDS（ON） | 7 Ohms |
| 功率耗散 | 36 W |
| 封装/外壳 | DPAK |
| 上升时间 | 14 ns |
| 漏源击穿电压 | 600 V |
| RoHS | RoHS Compliant By Exemption |
| 下降时间 | 20 ns |
| 栅源电压（最大值） | �30 V |
| 工作温度范围 | -55C to 150C |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏源导通电压 | 600 V |
| 弧度硬化 | No |
| 删除 | Compliant |
| 高度 | 2.39mm |
| 晶体管材料 | Si |
| 类别 | 功率 MOSFET |
| 长度 | 6.73mm |
| 典型输入电容值@Vds | 229 pF@ 25 V |
| 通道模式 | 增强 |
| 安装类型 | 表面贴装 |
| 每片芯片元件数目 | 1 |
| 最大漏源电阻值 | 7 Ω |
| 最高工作温度 | +150 °C |
| 通道类型 | N |
| 最低工作温度 | -55 °C |
| 最大功率耗散 | 36 W |
| 最大栅源电压 | ±30 V |
| 宽度 | 6.22mm |
| 尺寸 | 6.73 x 6.22 x 2.39mm |
| 最小栅阈值电压 | 2V |
| 最大漏源电压 | 600 V |
| 典型接通延迟时间 | 9.8 ns |
| 典型关断延迟时间 | 18 ns |
| 封装类型 | DPAK |
| 最大连续漏极电流 | 1.4 A |
| 引脚数目 | 3 |
| 晶体管配置 | 单 |
| 典型栅极电荷@Vgs | 14 nC @ 10 V |
| 品牌 | Vishay Semiconductors |
| 技术 | Si |
