vishay / semiconductor

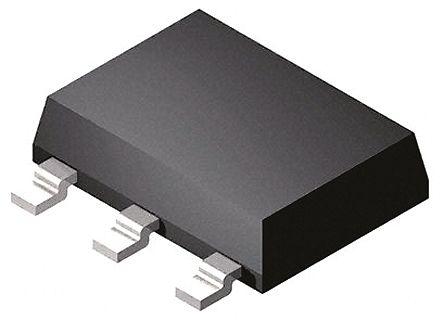

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 4SOT-223 |
| 通道模式 | Enhancement |
| 最大漏源电压 | 60 V |
| 最大连续漏极电流 | 2.7 A |
| RDS -于 | 200@10V mOhm |
| 最大门源电压 | ±20 V |
| 典型导通延迟时间 | 10 ns |
| 典型上升时间 | 50 ns |
| 典型关闭延迟时间 | 13 ns |
| 典型下降时间 | 19 ns |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 最大门源电压 | ±20 |
| Package Width | 3.7(Max) |
| PCB | 3 |
| 最大功率耗散 | 2000 |
| 最大漏源电压 | 60 |
| 欧盟RoHS指令 | Compliant |
| 最大漏源电阻 | 200@10V |
| 每个芯片的元件数 | 1 |
| 最低工作温度 | -55 |
| 供应商封装形式 | SOT-223 |
| 标准包装名称 | SOT-223 |
| 最高工作温度 | 150 |
| 渠道类型 | N |
| Package Length | 6.7(Max) |
| 引脚数 | 4 |
| Package Height | 1.8(Max) - 0.06 |
| 最大连续漏极电流 | 2.7 |
| 封装 | Tape and Reel |
| 标签 | Tab |
| 铅形状 | Gull-wing |
| 单位包 | 2500 |
| 最小起订量 | 2500 |
| FET特点 | Standard |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 2.7A (Tc) |
| 的Vgs（th ） （最大）@ Id | 4V @ 250µA |
| 供应商设备封装 | SOT-223 |
| 其他名称 | IRFL014PBFTR |
| 开态Rds（最大）@ Id ，V GS | 200 mOhm @ 1.6A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 2W |
| 漏极至源极电压（Vdss） | 60V |
| 输入电容（Ciss ） @ VDS | 300pF @ 25V |
| 闸电荷（Qg ） @ VGS | 11nC @ 10V |
| 封装/外壳 | TO-261-4, TO-261AA |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 2500 |
| 产品种类 | MOSFET |
| 晶体管极性 | N-Channel |
| 配置 | Single Dual Drain |
| 源极击穿电压 | +/- 20 V |
| 连续漏极电流 | 2.7 A |
| 安装风格 | SMD/SMT |
| RDS（ON） | 200 mOhms |
| 功率耗散 | 2 W |
| 最低工作温度 | - 55 C |
| 封装/外壳 | SOT-223 |
| 上升时间 | 50 ns |
| 最高工作温度 | + 150 C |
| 漏源击穿电压 | 60 V |
| RoHS | RoHS Compliant By Exemption |
| 下降时间 | 19 ns |
| 漏极电流（最大值） | 2.7 A |
| 频率（最大） | Not Required MHz |
| 栅源电压（最大值） | �20 V |
| 输出功率（最大） | Not Required W |
| 噪声系数 | Not Required dB |
| 漏源导通电阻 | 0.2 ohm |
| 工作温度范围 | -55C to 150C |
| 包装类型 | SOT-223 |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 漏极效率 | Not Required % |
| 漏源导通电压 | 60 V |
| 功率增益 | Not Required dB |
| 弧度硬化 | No |
| 删除 | Compliant |
| Continuous Drain Current Id | :2.7A |
| Drain Source Voltage Vds | :60V |
| On Resistance Rds(on) | :0.2ohm |
| Rds(on) Test Voltage Vgs | :10V |
| Threshold Voltage Vgs | :4V |
| 功耗 | :3.1W |
| Operating Temperature Min | :-55°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :SOT-223 |
| No. of Pins | :4 |
| MSL | :MSL 1 - Unlimited |
| Weight (kg) | 0.0005 |
| Tariff No. | 85412900 |
