vishay / semiconductor

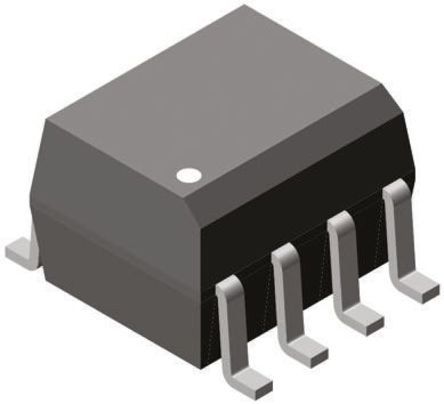

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 8SOIC N |
| 输出类型 | DC |
| 每个芯片的通道数 | 1 |
| 典型正向电压 | 1.3 V |
| 最大集电极电流 | 100 mA |
| 最大集电极发射极电压 | 70 V |
| 最大正向电压 | 1.5 V |
| 最小绝缘电压 | 4000 Vrms |
| 最大集电极发射极饱和电压 | 400 mV |
| 最大电流传输比@电流 | 125 % |
| 最大输入电流 | 60 mA |
| 最大功率耗散 | 240 mW |
| 工作温度 | -55 to 100 °C |
| 标准包装 | Tape & Reel |
| 产品种类 | Transistor Output Optocouplers |
| RoHS | RoHS Compliant |
| 输入类型 | DC |
| 隔离电压 | 4000 Vrms |
| 电流传输比 | 125 % |
| 最大正向二极管电压 | 1.5 V |
| 最大输入二极管电流 | 60 mA |
| 最高工作温度 | + 100 C |
| 最低工作温度 | - 55 C |
| 封装/外壳 | SOIC-8 Narrow |
| 封装 | Reel |
| 正向电流 | 60 mA |
| 最大反向二极管电压 | 6 V |
| 输出设备 | NPN Phototransistor |
| 工厂包装数量 | 2000 |
| Package Width | 4(Max) |
| 安装 | Surface Mount |
| 最小绝缘电压 | 4000 |
| PCB | 8 |
| 最大功率耗散 | 240 |
| 最大集电极发射极饱和电压 | 400 |
| 欧盟RoHS指令 | Compliant |
| 最大输入电流 | 60 |
| 引脚数 | 8 |
| 最低工作温度 | -55 |
| 供应商封装形式 | SOIC N |
| 标准包装名称 | SOIC |
| 最高工作温度 | 100 |
| 最大正向电压 | 1.5 |
| Package Length | 5(Max) |
| 最大集电极发射极电压 | 70 |
| Package Height | 1.55(Max) |
| 最大电流传输比 | 125 |
| 最大集电极电流 | 100 |
| 铅形状 | Gull-wing |
| 匹配代码 | IL206AT |
| 单位包 | 2000 |
| 标准的提前期 | 6 weeks |
| VDE | NY/N |
| 最高点击率 | 125% |
| min.oper.temp 。 | -55°C |
| 上升时间 | 0.003ms |
| 通道 | 1 |
| CTR在如 | 10mA |
| P（ TOT ）最大 | 240mW |
| 汽车 | NO |
| 正向volt.ty | 1.3V |
| Iso.voltage | 3000Vrms |
| CTR分钟 | 63% |
| CTR在Vce时 | 5V |
| V（ ECO ） | 7V |
| V（ CEO ） | 70V |
| 最小起订量 | 2000 |
| max.oper.temp 。 | 100°C |
| 第一包 | SOIC-8 |
| 下降时间 | 0.003ms |
| 电流传输比（最小值） | 22% @ 1mA |
| 安装类型 | Surface Mount |
| 电流传输比（最大） | 125% @ 10mA |
| 下的Vce饱和度（最大） | 400mV |
| 电压 - 输出 | 70V |
| 通道数 | 1 |
| 电流 - DC正向（If ） | 60mA |
| 电压 - 隔离 | 4000Vrms |
| 封装/外壳 | 8-SOIC (0.154", 3.90mm Width) |
| RoHS指令 | Lead free / RoHS Compliant |
| 输入电流类型 | DC |
| 最大电流传输比 | 125% |
| 针脚数 | 8 |
| 包装类型 | SOIC-N |
| 集电极电流（ DC）（最大值） | 0.1 A |
| 集电极 - 发射极电压 | 70 V |
| 集电极 - 发射极饱和电压 | 0.4 V |
| 功率耗散 | 0.24 W |
| 工作温度范围 | -55C to 100C |
| 元件数 | 1 |
| 工作温度分类 | Industrial |
| 正向电压 | 1.5 V |
| 弧度硬化 | No |
| 集电极电流（DC ） | 0.1 A |
| No. of Channels | :1 |
| Optocoupler Output Type | :Phototransistor |
| 输入电流 | :10mA |
| 输出电压 | :70V |
| Opto Case Style | :SOIC |
| No. of Pins | :8 |
| Approval Bodies | :DIN, EN, UL |
| Current Transfer Ratio Min | :63% |
| 外部深度 | :5.84mm |
| External Length / Height | :3.18mm |
| 外宽 | :6.1mm |
| Fall Time tf | :3µs |
| Forward Current If(AV) | :10A |
| Operating Temperature Max | :100°C |
| Operating Temperature Min | :-55°C |
| 工作温度范围 | :-55°C to +100°C |
| 上升时间 | :3µs |
| Weight (kg) | 0.05 |
| Tariff No. | 85414090 |
| 案例 | SO8 |
| Insulation voltage | 3kV |
| Collector-emitter voltage | 70V |
| 开启时间 | 3µs |
| Type of semiconductor component | optocoupler |
| 关断时间 | 3µs |
| 输出类型 | transistor |
| Gross weight | 1 g |
| Number of channels | 1 |
| Multiplicity | 1 |
| Current transfer ratio at forward current | 12.5%@10mA |
| Collective package [pcs] | 2000 |
| Schematic diagram | see |
| spg | 2000 |
| RESOURCE TYPE | LINK |
|---|---|
