vishay / semiconductor

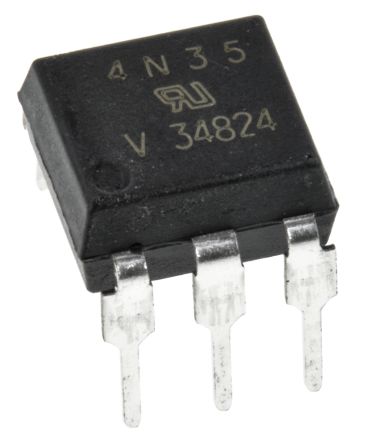

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 6PDIP |
| 输出类型 | DC |
| 每个芯片的通道数 | 1 |
| 典型正向电压 | 1.3 V |
| 最大集电极电流 | 100 mA |
| 最大集电极发射极电压 | 30 V |
| 最大正向电压 | 1.5 V |
| 最小绝缘电压 | 5000 Vrms |
| 最大电流传输比@电流 | 50(Typ) % |
| 最大输入电流 | 50 mA |
| 最大功率耗散 | 70 mW |
| 最大反向电压 | 6 V |
| 工作温度 | -55 to 100 °C |
| 标准包装 | Rail / Tube |
| 产品种类 | Transistor Output Optocouplers |
| RoHS | RoHS Compliant |
| 输入类型 | DC |
| 最大集电极发射极饱和电压 | 0.3 V |
| 隔离电压 | 5000 Vrms |
| 电流传输比 | 50 % |
| 最大正向二极管电压 | 1.5 V |
| 最大输入二极管电流 | 60 mA |
| 最高工作温度 | + 100 C |
| 最低工作温度 | - 55 C |
| 封装/外壳 | PDIP-6 |
| 封装 | Tube |
| 正向电流 | 60 mA |
| 最大反向二极管电压 | 6 V |
| 输出设备 | NPN Phototransistor |
| 工厂包装数量 | 3000 |
| 最大输入电流 | 50 |
| 包装宽度 | 6.5(Max) |
| 安装 | Through Hole |
| 最小绝缘电压 | 5000 |
| PCB | 6 |
| 最大功率耗散 | 70 |
| 欧盟RoHS指令 | Compliant |
| 最大反向电压 | 6 |
| 最大集电极发射极电压 | 30 |
| 最低工作温度 | -55 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 100 |
| 最大正向电压 | 1.5 |
| 包装长度 | 8.7(Max) |
| 引脚数 | 6 |
| 包装高度 | 3.81(Max) |
| Maximum Current Transfer Ratio | 50(Typ) |
| 最大集电极电流 | 100 |
| 铅形状 | Through Hole |
| 匹配代码 | 4N35 |
| 单位包 | 50 |
| 标准的提前期 | 10 weeks |
| VDE | NY/N |
| min.oper.temp 。 | -55°C |
| 上升时间 | 0.010ms |
| 通道 | 1 |
| CTR在如 | 10mA |
| P（ TOT ）最大 | 150mW |
| 汽车 | NO |
| 正向volt.ty | 1.3V |
| Iso.voltage | 5300Vrms |
| CTR分钟 | 100% |
| CTR在Vce时 | 10V |
| V（ ECO ） | 7V |
| V（ CEO ） | 70V |
| 最小起订量 | 50 |
| max.oper.temp 。 | 100°C |
| 第一包 | DIP-6 |
| 下降时间 | 0.010ms |
| 电流 - 输出/通道 | 50mA |
| 电流传输比（最小值） | 100% @ 10mA |
| 安装类型 | Through Hole |
| 电压 - 输出 | 30V |
| 通道数 | 1 |
| 电流 - DC正向（If ） | 50mA |
| 电压 - 隔离 | 5000Vrms |
| 封装/外壳 | 6-DIP (0.300", 7.62mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 输入电流类型 | DC |
| 最大电流传输比 | 50% |
| 针脚数 | 6 |
| 包装类型 | PDIP |
| 集电极电流（ DC）（最大值） | 0.1 A |
| 集电极 - 发射极电压 | 30 V |
| 功率耗散 | 0.07 W |
| 工作温度范围 | -55C to 100C |
| 元件数 | 1 |
| 工作温度分类 | Industrial |
| 正向电压 | 1.5 V |
| 反向击穿电压 | 6 V |
| 弧度硬化 | No |
| 集电极电流（DC ） | 0.1 A |
| No. of Channels | :1 |
| Optocoupler Output Type | :Phototransistor |
| 输入电流 | :10mA |
| 输出电压 | :70V |
| Opto Case Style | :DIP |
| No. of Pins | :6 |
| Approval Bodies | :CSA |
| Breakover Voltage Min | :30V |
| Collector Emitter Voltage V(br)ceo | :30V |
| Current Transfer Ratio Min | :100% |
| Device Marking | :4N35 |
| 外部深度 | :6.4mm |
| External Length / Height | :3.55mm |
| 外宽 | :8.6mm |
| Forward Voltage VF Max | :1.5V |
| 引线间距 | :2.54mm |
| Operating Temperature Max | :100°C |
| Operating Temperature Min | :-55°C |
| 工作温度范围 | :-55°C to +100°C |
| Output Voltage Max | :70V |
| Peak Forward Current | :60mA |
| Row Pitch | :8.2mm |
| Voltage Vf Typ | :1.3V |
| Weight (kg) | 0.0005 |
| Tariff No. | 85414090 |
| 应用 | ACmainsdetection,reedrelaydriving,logicgroundisolation |
| ChannelType | P-Channel |
| CurrentTransferRatio | 100 |
| InputType | LED |
| MountingandPackageType | Leaded |
| OperatingandStorageTemperature | -55to+100°C,(Operating)-55to+150°C,(Storage) |
| OutputType | Transistor |
| PackageType | 6-PinDIP |
| PowerDissipation | 150mW |
| Resistance,DraintoSourceOn | 10^11Ohms |
| 类型 | Analog |
| Voltage,DiodeForward | 60mA |
| 案例 | DIP6 |
| Insulation voltage | 5.3kV |
| Collector-emitter voltage | 30V |
| 开启时间 | 10µs |
| Type of semiconductor component | optocoupler |
| 关断时间 | 10µs |
| 输出类型 | transistor |
| Gross weight | 0.86 g |
| Number of channels | 1 |
| Multiplicity | 1 |
| Current transfer ratio at forward current | 100%@100mA |
| Collective package [pcs] | 100 |
| Schematic diagram | see |
| spg | 100 |
