规格书 |

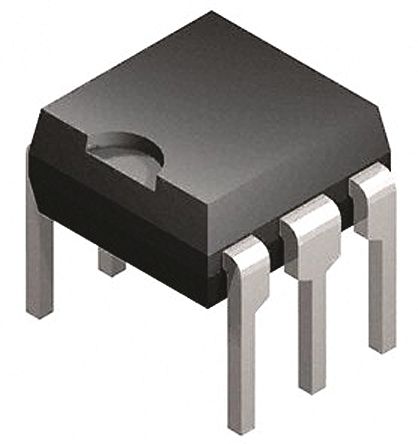

![]() ![]() 4N25-28 |
Rohs | Lead free / RoHS Compliant |
标准包装 | 2,000 |
频道数目 | 1 |
Input 型 | DC |
- 隔离电压 | 5000Vrms |
电流传输比(最小值) | 10% @ 10mA |
电流传输比(最大) | - |
Voltage - 输出功率 | 70V |
电流 - 输出/通道 | 50mA |
电流 - DC正向(If) | 60mA |
Vce饱和(最大) | 500mV |
Output 型 | Transistor with Base |
安装类型 | Through Hole |
包/盒 | 6-DIP (0.300, 7.62mm) |
包装材料 | Tube |
包装 | 6PDIP |
输出类型 | DC |
每个芯片的通道数 | 1 |
典型正向电压 | 1.3 V |
最大集电极电流 | 100 mA |
最大集电极发射极电压 | 30 V |
最大正向电压 | 1.5 V |
最小绝缘电压 | 5300 Vrms |
最大集电极发射极饱和电压 | 500 mV |
最大电流传输比@电流 | 30(Typ) % |
最大输入电流 | 60 mA |
最大功率耗散 | 150 mW |
最大反向电压 | 5 V |
工作温度 | -55 to 100 °C |
标准包装 | Rail / Tube |
产品种类 | Transistor Output Optocouplers |
RoHS | RoHS Compliant |
输入类型 | DC |
隔离电压 | 5000 Vrms |
电流传输比 | 30 % |
最大正向二极管电压 | 1.5 V |
最大输入二极管电流 | 60 mA |
最高工作温度 | + 100 C |
最低工作温度 | - 55 C |
封装/外壳 | PDIP-6 |
封装 | Tube |
正向电流 | 60 mA |
最大反向二极管电压 | 5 V |
输出设备 | NPN Phototransistor |
工厂包装数量 | 3000 |
最大输入电流 | 60 |
包装宽度 | 6.5(Max) |
安装 | Through Hole |
最小绝缘电压 | 5300 |
PCB | 6 |
最大功率耗散 | 150 |
最大集电极发射极饱和电压 | 500 |
欧盟RoHS指令 | Compliant |
最大反向电压 | 5 |
最大集电极发射极电压 | 30 |
最低工作温度 | -55 |
供应商封装形式 | PDIP |
标准包装名称 | PDIP |
最高工作温度 | 100 |
最大正向电压 | 1.5 |
包装长度 | 8.7(Max) |
引脚数 | 6 |
包装高度 | 3.81(Max) |
最大电流传输比 | 30(Typ) |
最大集电极电流 | 100 |
铅形状 | Through Hole |
单位包 | 50 |
最小起订量 | 2000 |
电流 - 输出/通道 | 50mA |
电流传输比(最小值) | 10% @ 10mA |
安装类型 | Through Hole |
下的Vce饱和度(最大) | 500mV |
电压 - 输出 | 70V |
通道数 | 1 |
电流 - DC正向(If ) | 60mA |
电压 - 隔离 | 5000Vrms |
封装/外壳 | 6-DIP (0.300", 7.62mm) |
RoHS指令 | Lead free / RoHS Compliant |
集电极电流( DC)(最大值) | 0.1 A |
集电极 - 发射极电压 | 30 V |
集电极 - 发射极饱和电压 | 0.5 V |
功率耗散 | 0.15 W |
工作温度范围 | -55C to 100C |
包装类型 | PDIP |
元件数 | 1 |
工作温度分类 | Industrial |
正向电压 | 1.5 V |
反向击穿电压 | 5 V |
弧度硬化 | No |
删除 | Compliant |
集电极电流(DC ) | 0.1 A |
No. of Channels | :1 |
Optocoupler Output Type | :Phototransistor |
输入电流 | :50mA |
输出电压 | :70V |
Opto Case Style | :DIP |
No. of Pins | :6 |
Operating Temperature Max | :100°C |
Operating Temperature Min | :-55°C |
工作温度范围 | :-55°C to +100°C |
Output Voltage Max | :30V |
Weight (kg) | 0.05 |
Tariff No. | 85411000 |
CurrentTransferRatio | 30 |
InputType | LED |
OutputType | Transistor |
PackageType | 6-PinDIP |
类型 | Analog |
案例 | DIP6 |
Insulation voltage | 5.3kV |
Collector-emitter voltage | 70V |
开启时间 | 2µs |
Type of semiconductor component | optocoupler |
关断时间 | 2µs |
输出类型 | transistor |
Gross weight | 0.88 g |
Number of channels | 1 |
Multiplicity | 1 |
Current transfer ratio at forward current | 30%@10mA |
Collective package [pcs] | 60 |
Schematic diagram | see |
spg | 60 |
associated | 4N28 |
