vishay / semiconductor

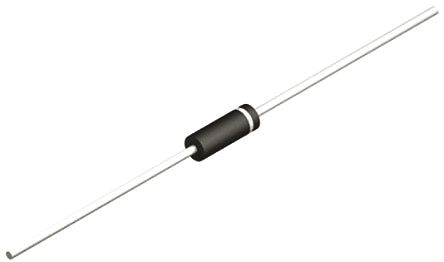

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 2DO-15 |
| 类型 | Switching Diode |
| 配置 | Single |
| 峰值反向重复电压 | 200 V |
| 峰值平均正向电流 | 1@Ta=75C A |
| 峰值反向恢复时间 | 2000(Typ) ns |
| 峰值反向电流 | 5 uA |
| 峰值正向电压 | 1.2@Ta=75C V |
| 峰值不重复浪涌电流 | 50 A |
| 工作温度 | -65 to 175 °C |
| 安装 | Through Hole |
| 标准包装 | Tape & Reel |
| 供应商封装形式 | DO-15 |
| 标准包装名称 | DO-204-AC |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 175 |
| Maximum Continuous Forward Current | 1@Ta=75C |
| Package Diameter | 3.6(Max) |
| 峰值反向恢复时间 | 2000(Typ) |
| 峰值反向重复电压 | 200 |
| 封装 | Tape and Reel |
| 峰值反向电流 | 5 |
| 峰值不重复浪涌电流 | 50 |
| Operating Junction Temperature | -65 to 175 |
| 峰值正向电压 | 1.2@Ta=75C |
| PCB | 2 |
| Package Length | 7.6(Max) |
| 最低工作温度 | -65 |
| 引脚数 | 2 |
| 铅形状 | Through Hole |
| 匹配代码 | 1N5059GP |
| V（ RRM ） | 200V |
| U（ F） | 1.2V |
| 单位包 | 4000 |
| 标准的提前期 | 21 weeks |
| 最小起订量 | 8000 |
| 我（ F） | 1A |
| 无铅Defin | RoHS-conform |
| 汽车 | AEC-Q(101) |
| T（十）最大 | 175°C |
| T（ RR ）为20ns | 2000ns |
| 我（ FSM ） | 50A |
| 电流 - Vr时反向漏电 | 5µA @ 200V |
| 安装类型 | Through Hole |
| 电压 - 正向（Vf） （最大） | 1.2V @ 1A |
| 电压 - （ Vr）（最大） | 200V |
| 热阻 | 45°C/W Ja |
| 电容@ Vr ，F | 15pF @ 4V, 1MHz |
| 供应商设备封装 | DO-204AC (DO-15) |
| 反向恢复时间（trr ） | 2µs |
| 工作温度 - 结 | -65°C ~ 175°C |
| 电流 - 平均整流（Io ） | 1A |
| 封装/外壳 | DO-204AC, DO-15, Axial |
| 速度 | Standard Recovery >500ns, > 200mA (Io) |
| 二极管类型 | Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 1N5059GP-E3/54GICT |
| 工厂包装数量 | 4000 |
| 产品 | Standard Recovery Rectifiers |
| 产品种类 | Rectifiers |
| 正向连续电流 | 1 A |
| 正向电压下降 | 1.2 V |
| 安装风格 | Through Hole |
| 反向电压 | 200 V |
| 反向电流IR | 5 uA |
| 恢复时间 | 2000 ns |
| RoHS | RoHS Compliant By Exemption |
| 最低工作温度 | - 65 C |
| 封装/外壳 | DO-15 |
| 最高工作温度 | + 175 C |
| 最大浪涌电流 | 50 A |
| 工作温度范围 | -65C to 175C |
| 包装类型 | DO-15 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 整流器类型 | Switching Diode |
| 峰值不重复浪涌电流（最大） | 50 |
| 高峰代表冯电压 | 200 |
| 冯页次 | 5 |
| 冯RECOV时间 | 2000 |
| 正向电压 | 1.2 |
| 平均。 | 1 |
| 删除 | Compliant |
| Capacitance,Junction | 40pF |
| Current,Forward | 2A |
| Current,Reverse | 100μA |
| Current,Surge | 50A |
| 外形尺寸 | 4x3.6x3.6mm |
| PackageType | SOD-57 |
| PrimaryType | Rectifier |
| Speed,Switching | Standard |
| Temperature,Junction,Maximum | 175°C |
| Temperature,Operating | -55to175°C |
| ThermalResistance,JunctiontoAmbient | 45°C/W |
| Time,Recovery | 4μs |
| Voltage,Forward | 1.15V |
| Voltage,Reverse | 200V |
