Wurth Electronics
所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| RoHS | RoHS Compliant |
| 电感 - 并行 | 4.7 uH |
| 电感 - 系列 | 4.7 uH |
| 容差 | 20 % |
| 最大直流电流 | 4.22 A |
| 最大直流电阻 | 28 mOhms |
| 端接类型 | SMD/SMT |
| 工作温度范围 | - 40 C to + 125 C |
| 系列 | WE-DD |
| 类型 | SMD Shielded Coupled Inductor |
| 表壳厚度 | 6.5 mm |
| 表壳长度 | 12.5 mm |
| 表壳宽度 | 12.5 mm |
| 外形尺寸 | 12.5 mm W x 12.5 mm L x 6.5 mm H |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 产品 | SMD Power Inductors |
| 电流 | 4.22A |
| 直流电阻（DCR ） | 28 mOhm Max |
| 安装类型 | Surface Mount |
| 电感 - 串行连接 | 18.8µH |
| 线圈的数量 | 2 |

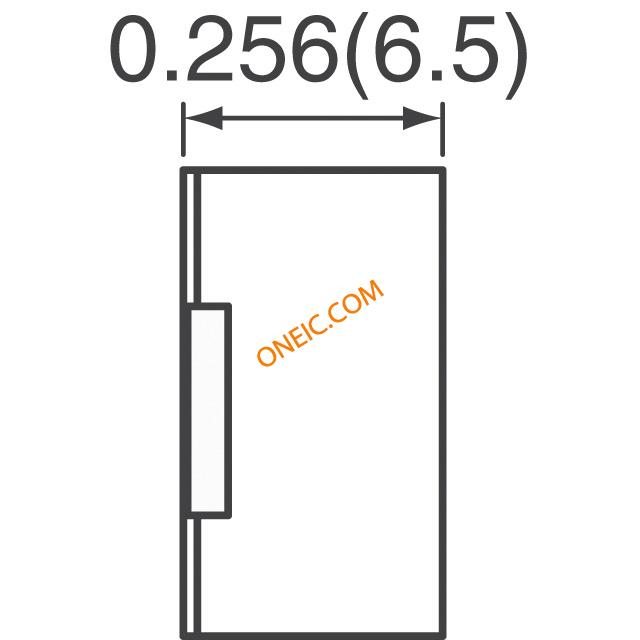

| 身高 | 0.256" (6.50mm) |
| 尺寸/尺寸 | 0.492" L x 0.492" W (12.50mm x 12.50mm) |
| 标准包装 | 500 |
| 电感 - 并行连接 | 4.7µH |
| 其他名称 | 732-2340-2 |
| 封装/外壳 | Non Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 芯材 | Ferrite |
| 深度 | 12.5mm |
| 电感 | 4.7 μH |
| 长度 | 12.5mm |
| 最高工作温度 | +125°C |
| 最大的自谐振频率 | 39MHz |
| 最低工作温度 | -40°C |
| 屏蔽 | Yes |
| 产品范围 | :WURTH ELEKTRONIK - WE-DD Series |
| DC Resistance Max - Parallel | :0.028ohm |
| Inductance, Parallel | :4.7µH |
| RMS Current - Parallel | :4.22A |
| Saturation Current - Parallel | :8A |
| Case Dimensions | :12.5mm x 12.5mm x 6.5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| Weight (kg) | 0.004 |
| Tariff No. | 85045095 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
