Wurth Electronics Inc

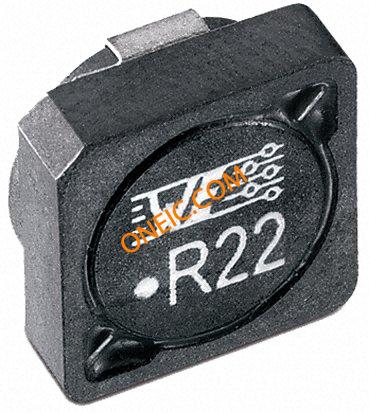

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装 | Tape & Reel (TR) |
| 额定电流 | 9.4A |
| 直流电阻（DCR ） | 8.4 mOhm Max |

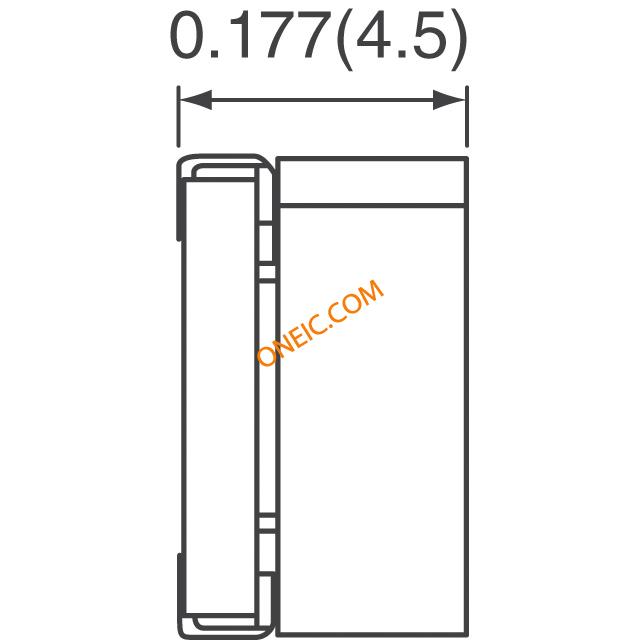

| 高度 - 座高（最大） | 0.177" (4.50mm) |
| 类型 | Wirewound |
| 标准包装 | 1,000 |
| 材料 - 芯 | Metal Composite |
| 频率 - 自谐振 | 86MHz |
| 屏蔽 | Shielded |

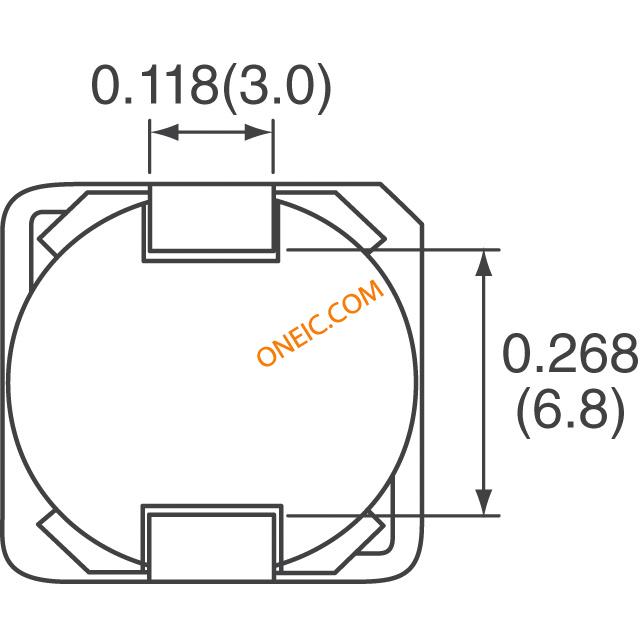

| 尺寸/尺寸 | 0.402" L x 0.402" W (10.20mm x 10.20mm) |
| 工作温度 | -40°C ~ 150°C |
| 安装类型 | Surface Mount |
| 电感 | 1.8µH |
| 封装/外壳 | Non Standard |
| 频率 - 测试 | 100kHz |
| 电流 - 饱和 | 13A |
| 容差 | ±20% |
| 其他名称 | 732-2208-2 |
| RoHS指令 | Lead free / RoHS Compliant |
| 芯材 | Ferrite |
| 深度 | 10.2mm |
| 外形尺寸 | 10.2 x 10.2 x 4.5mm |
| 身高 | 4.5mm |
| 长度 | 10.2mm |
| 最大直流电流 | 7.3A |
| 最大直流电阻 | 16mΩ |
| 最高工作温度 | +150°C |
| 最大的自谐振频率 | 90MHz |
| 最低工作温度 | -40°C |
| 产品 | Surface Mount Inductor |
| 产品种类 | Fixed Inductors |
| 工作温度范围 | - 40 C to + 150 C |
| 端接类型 | SMD/SMT |
| 自谐振频率 | 86 MHz |
| 表壳长度 | 10.2 mm |
| 测试频率 | 100 kHz |
| 表壳厚度 | 4.5 mm |
| 表壳宽度 | 10.2 mm |
| RoHS | RoHS Compliant |
| 产品范围 | :WURTH ELEKTRONIK - WE-PDF Series |
| Inductance Tolerance | :± 20% |
| Inductor Construction | :Shielded |
| DC Resistance Max | :8400µohm |
| RMS Current (Irms) | :9.4A |
| Saturation Current (Isat) | :13A |
| Case Dimensions | :10.2mm x 10.2mm x 4.5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| 外部深度 | :10.2mm |
| External Length / Height | :4.5mm |
| 外宽 | :10.2mm |
| Inductance Measurement Frequency | :100kHz |
| No. of Pins | :2 |
| Operating Temperature Max | :150°C |
| Operating Temperature Min | :-40°C |
| 谐振频率 | :90MHz |
| Self Resonant Frequency Min | :86MHz |
| 系列 | :WE-PDF |
| Weight (kg) | 0.0032 |
| Tariff No. | 85045095 |
