Wurth Electronics

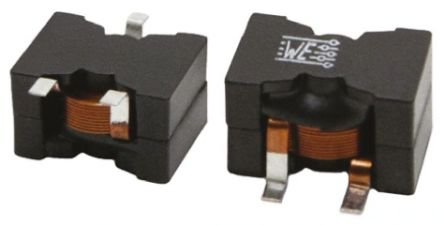

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| RoHS | RoHS Compliant |
| 电感 | 47 uH |
| 容差 | 15 % |
| 最大直流电流 | 12 A |
| 最大直流电阻 | 12.2 mOhms |
| 工作温度范围 | - 40 C to + 125 C |
| 自谐振频率 | 10 MHz |
| 外形尺寸 | 21.5 mm W x 21.8 mm L x 14.5 mm H |
| 屏蔽 | Shielded |
| 端接类型 | SMD/SMT |
| 表壳厚度 | 14.5 mm |
| 表壳长度 | 21.8 mm |
| 表壳宽度 | 21.5 mm |
| 芯材 | MnZn |
| 封装 | Tray |
| 产品 | High Current Inductors |
| 系列 | WE-HCF |
| 工厂包装数量 | 100 |
| 测试频率 | 100 kHz |
| 类型 | SMD High Current Inductor |
| 额定电流 | 12A |
| 直流电阻（DCR ） | 12.2 mOhm |
| 高度 - 座高（最大） | 0.571" (14.50mm) |
| 标准包装 | 100 |
| 材料 - 芯 | Metal Composite |
| 频率 - 自谐振 | 10MHz |
| 尺寸/尺寸 | 0.858" L x 0.846" W (21.80mm x 21.50mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Surface Mount |
| 频率 - 测试 | 100kHz |
| 电流 - 饱和 | 8.5A |
| 其他名称 | 732-2525-2 |
| 封装/外壳 | Non Standard |
| RoHS指令 | Lead free / RoHS Compliant |
| 深度 | 21mm |
| 身高 | 14mm |
| 长度 | 21.5mm |
| 最高工作温度 | +125°C |
| 最大的自谐振频率 | 10MHz |
| 最低工作温度 | -40°C |
| 屏蔽 | Yes |
| 产品范围 | :WURTH ELEKTRONIK - WE-HCF Series |
| Inductance Tolerance | :± 15% |
| Inductor Construction | :Shielded |
| DC Resistance Max | :0.0122ohm |
| RMS Current (Irms) | :12A |
| Saturation Current (Isat) | :8.5A |
| Case Dimensions | :21.8mm x 21.5mm x 14.5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| No. of Pins | :3 |
| 谐振频率 | :10MHz |
| Self Resonant Frequency Min | :10MHz |
| Weight (kg) | 0.02 |
| Tariff No. | 85045095 |
