Wurth Electronics Inc

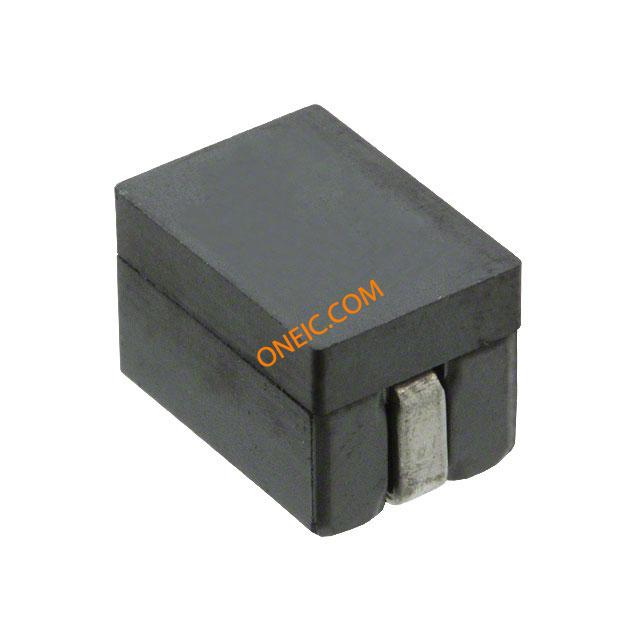

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 封装 | Tape & Reel (TR) |
| 额定电流 | 27A |
| 直流电阻（DCR ） | 0.37 mOhm |
| 高度 - 座高（最大） | 0.295" (7.50mm) |
| 类型 | Wirewound |
| 标准包装 | 500 |
| 材料 - 芯 | Ferrite |
| 频率 - 自谐振 | 25MHz |
| 屏蔽 | Shielded |
| 尺寸/尺寸 | 0.398" L x 0.276" W (10.10mm x 7.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Surface Mount |
| 电感 | 400nH |
| 封装/外壳 | Non Standard |
| 频率 - 测试 | 100kHz |
| 电流 - 饱和 | 26A |
| 容差 | ±20% |
| 其他名称 | 732-3025-2 |
| RoHS指令 | Lead free / RoHS Compliant |
| 最大直流电阻 | 370 mOhms |
| 产品 | High Current Inductors |
| 外形尺寸 | 7 mm W x 10.1 mm L x 7 mm H |
| 工作温度范围 | - 40 C to + 125 C |
| 最大直流电流 | 27 A |
| 系列 | WE-HCM |
| 端接类型 | SMD/SMT |
| 自谐振频率 | 25 MHz |
| 表壳长度 | 10.1 mm |
| 芯材 | MnZn |
| 表壳厚度 | 7 mm |
| 表壳宽度 | 7 mm |
| 测试频率 | 100 kHz |
| RoHS | RoHS Compliant |
| 产品范围 | :WURTH ELEKTRONIK - WE-HCM Series |
| Inductance Tolerance | :± 20% |
| Inductor Construction | :Shielded |
| DC Resistance Max | :370µohm |
| RMS Current (Irms) | :27A |
| Saturation Current (Isat) | :26A |
| Case Dimensions | :10.1mm x 7mm x 7mm |
| SVHC | :No SVHC (20-Jun-2013) |
| Self Resonant Frequency Min | :25MHz |
| Weight (kg) | 0.003 |
| Tariff No. | 85045095 |
