Wurth Electronics

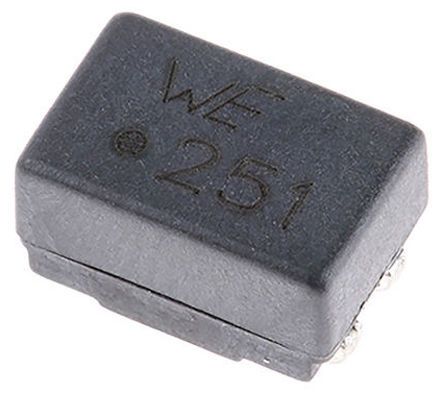

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 产品种类 | Common Mode Filters / Chokes |
| RoHS | RoHS Compliant |
| 电感 | 250 uH |
| 阻抗 | 1.8 kOhms |
| 容差 | 50 % |
| 最大直流电流 | 1.2 A |
| 最大直流电阻 | 0.13 Ohms |
| 工作温度范围 | - 40 C to + 125 C |
| 端接类型 | SMD/SMT |
| 系列 | WE-SL2 |
| 表壳厚度 | 5 mm |
| 表壳长度 | 9.2 mm |
| 表壳宽度 | 6 mm |
| 外形尺寸 | 6 mm W x 9.2 mm L x 5 mm H |
| 封装 | Reel |
| 产品 | Common Mode Inductors |
| 工厂包装数量 | 1000 |
| 测试频率 | 100 kHz |
| 类型 | SMD Common Mode Line Filter |
| 电流 | 1.2A |
| 滤波器类型 | Data, Signal Line |
| 直流电阻（DCR ） | 130 mOhm Max |
| 高度（最大） | 0.205" (5.20mm) |
| 标准包装 | 1,000 |
| 尺寸/尺寸 | 0.362" L x 0.236" W (9.20mm x 6.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Surface Mount |
| 线数 | 2 |
| 其他名称 | 732-1483-2 |
| 封装/外壳 | Horizontal, 4 PC Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 芯材 | Ferrite |
| 深度 | 6mm |
| 身高 | 5mm |
| 长度 | 9.2mm |
| 最高工作温度 | +125°C |
| 最低工作温度 | -40°C |
| 单位重量 | 0.017672 oz |
| 产品范围 | :WURTH ELEKTRONIK - WE-SL2 Series |
| 额定电流 | :1.2A |
| Case Dimensions | :9.2mm x 6mm x 5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| DC Current Max | :1.2A |
| DC Current Rating | :1.2A |
| DC Resistance Max | :0.13ohm |
| Filter Terminals | :Surface Mount |
| Inductance Min | :250µH |
| Inductance Tolerance | :± 50% |
| Inductor Case Style | :74422 |
| 电感类型 | :Common Mode Line Filter |
| No. of Pins | :4 |
| 电阻 | :0.13ohm |
| 额定电压 | :80V |
| Voltage Rating V DC | :80V |
| Weight (kg) | 0.0004 |
| Tariff No. | 85045095 |
