stmicroelectronics

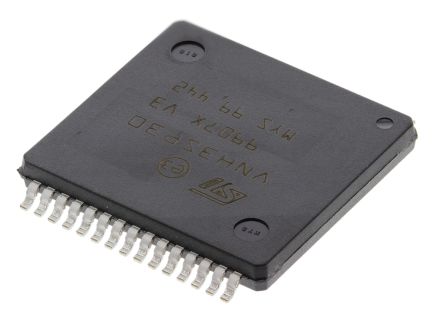

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 30MultiPowerSO |
| 类型 | H-Bridge Motor Driver |
| 最大工作电流 | 15 mA |
| 工作温度 | -40 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Rail / Tube |
| 供应商封装形式 | MultiPowerSO |
| 标准包装名称 | MultiPowerSO |
| 最大工作电流 | 15 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| Package Height | 2.25(Max) |
| 封装 | Tube |
| 最低工作电源电压 | 5.5 |
| 最大工作电源电压 | 36 |
| Package Width | 16 |
| 筛选等级 | Automotive |
| PCB | 30 |
| Package Length | 17.2 |
| 最低工作温度 | -40 |
| 引脚数 | 30 |
| 铅形状 | Gull-wing |
| 匹配代码 | VNH3SP30-E |
| T（最大） | 150°C |
| 单位包 | 29 |
| 我（出） | 30A |
| 最小起订量 | 435 |
| T（分钟） | -40°C |
| 无铅Defin | RoHS-conform |
| R（ DS ） （上） | 34mOhm |
| U（最大） | 43V |
| 标准的提前期 | 14 weeks |
| U（分钟） | 5.5V |
| 汽车 | NO |
| 功能 | Driver - Fully Integrated, Control and Power Stage |
| 汽车类型 - AC，DC | Brushed DC |
| 安装类型 | Surface Mount |
| 应用范围 | Automotive |
| 电压 - 负载 | 5.5 V ~ 36 V |
| 供应商设备封装 | MultiPowerSO-30 |
| 电流 - 输出 | 30A |
| 电压 - 电源 | 5.5 V ~ 36 V |
| 接口 | Parallel |
| 输出配置 | Full H-Bridge, (1) Single |
| 其他名称 | VNH3SP30E |
| 封装/外壳 | 30-SOP (0.630", 16.00mm Width) Exposed Pad |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作电源电压 | 5.5 V to 36 V |
| 输出数 | 2 |
| 产品 | Fan / Motor Controllers / Drivers |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| 输出电流 | 30 A |
| 工厂包装数量 | 29 |
| 安装风格 | SMD/SMT |
| 封装/外壳 | MultiPowerSO-30 |
| 电源电流 | 15 mA |
| RoHS | RoHS Compliant |
| 包装类型 | MultiPowerSO |
| 工作电流 | 15 mA |
| 工作温度（最大） | 150C |
| 工作温度（最小值） | -40C |
| 工作温度分类 | Automotive |
| 弧度硬化 | No |
| 工作电源电压（最小值） | 5.5 V |
| 工作电源电压（最大值） | 36 V |
| Motor Type | :Half Bridge |
| No. of Outputs | :2 |
| Driver Case Style | :MultiPowerSO |
| No. of Pins | :30 |
| Supply Voltage Min | :5.5V |
| Supply Voltage Max | :36V |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :150°C |
| MSL | :MSL 3 - 168 hours |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :3 |
| Channel Configuration | :2/2 |
| 设备类型 | :Motor |
| Input Delay | :100µs |
| Module Configuration | :Full Bridge |
| 工作温度范围 | :-40°C to +150°C |
| Output Delay | :85µs |
| 输出电阻 | :0.023ohm |
| Supply Voltage Range | :5.5V to 36V |
| 端接类型 | :SMD |
| Weight (kg) | 0.00195 |
| Tariff No. | 85412900 |
| 案例 | SO30 |
| 输出电流 | 30A |
| Integrated circuit type | driver |
| Gross weight | 2.66 g |
| Number of channels | 2 |
| 电源电压 | 5.5...36V DC |
| Multiplicity | 1 |
| Kind of integrated circuit | full bridge |
| Collective package [pcs] | 29 |
| spg | 29 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
