stmicroelectronics

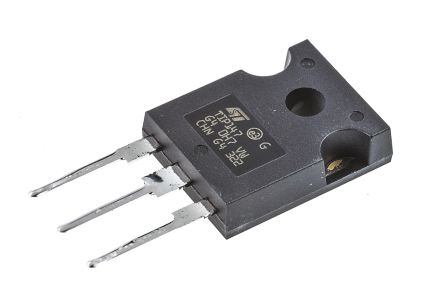

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-247 |
| 配置 | Single |
| 类型 | PNP |
| 最大集电极发射极电压 | 100 V |
| 峰值直流集电极电流 | 10 A |
| 最小直流电流增益 | 1000@5A@4V|500@10A@4V |
| 最大集电极发射极饱和电压 | 2@10mA@5A|3@40mA@10A V |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 最大集电极发射极饱和电压 | 2@10mA@5A|3@40mA@10A |
| Package Width | 5.15(Max) |
| PCB | 3 |
| 最大功率耗散 | 125000 |
| 欧盟RoHS指令 | Compliant |
| 最大集电极发射极电压 | 100 |
| 每个芯片的元件数 | 1 |
| 最大集电极基极电压 | 100 |
| 最低工作温度 | -65 |
| 供应商封装形式 | TO-247 |
| 标准包装名称 | TO-247 |
| 最高工作温度 | 150 |
| Maximum Continuous DC Collector Current | 10 |
| Package Length | 15.75(Max) |
| 引脚数 | 3 |
| Package Height | 20.15(Max) |
| Maximum Emitter Base Voltage | 5 |
| 封装 | Tube |
| 标签 | Tab |
| 铅形状 | Through Hole |
| P（ TOT ） | 125W |
| 匹配代码 | TIP147 |
| I（C ） | 10A |
| V（ CEO ） | 100V |
| 单位包 | 30 |
| 标准的提前期 | 12 weeks |
| 最小起订量 | 1200 |
| 极化 | PNP |
| 无铅Defin | RoHS-conform |
| 电流增益 | 1000 |
| V（ CBO ） | 100V |
| 电流 - 集电极（ Ic）（最大） | 10A |
| 晶体管类型 | PNP - Darlington |
| 安装类型 | Through Hole |
| 下的Vce饱和度（最大） Ib，Ic条件 | 3V @ 40mA, 10A |
| 电流 - 集电极截止（最大） | 2mA |
| 电压 - 集电极发射极击穿（最大） | 100V |
| 供应商设备封装 | TO-247-3 |
| 功率 - 最大 | 125W |
| 封装/外壳 | TO-247-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 1000 @ 5A, 4V |
| 其他名称 | 497-2569-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 15.75 x 5.15 x 20.15mm |
| 身高 | 20.15mm |
| 长度 | 15.75mm |
| 最大集电极基极电压 | 100 V |
| 最大集电极截止电流 | 1mA |
| 最大连续集电极电流 | 20 A |
| 最大基地发射极电压 | 5 V |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -65 °C |
| 包装类型 | TO-247 |
| 宽度 | 5.15mm |
| 工厂包装数量 | 300 |
| 产品种类 | Transistors Darlington |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | 5 V |
| 直流集电极/增益hfe最小值 | 500 |
| 集电极最大直流电流 | 10 A |
| 集电极 - 发射极最大电压VCEO | 100 V |
| 安装风格 | Through Hole |
| 集电极 - 基极电压VCBO | 100 V |
| RoHS | RoHS Compliant |
| 集电极电流（ DC）（最大值） | 20 A |
| 集电极 - 基极电压 | 100 V |
| 集电极 - 发射极电压 | 100 V |
| 集电极 - 发射极饱和电压 | 2 V |
| 发射极 - 基极电压 | 5 V |
| 工作温度范围 | -65C to 150C |
| 极性 | PNP |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 直流电流增益 | 1000 |
| 删除 | Compliant |
| 集电极电流（DC ） | 10 A |
| Collector Emitter Voltage V(br)ceo | :100V |
| 功耗 | :125W |
| DC Collector Current | :10A |
| DC Current Gain hFE | :500 |
| Operating Temperature Min | :-65°C |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-247 |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| 工作温度范围 | :-65°C to +150°C |
| Weight (kg) | 0.004 |
| Tariff No. | 85411000 |
| Current,Gain | 500 |
| Current,Input | -0.5A |
| Current,Output | -10A |
| PackageType | TO-247 |
| PowerDissipation | 125W |
| PrimaryType | Si |
| Time,Turn-OffDelay | 4μs |
| Time,Turn-OnDelay | 0.9μs |
| Voltage,CollectortoEmitter,Saturation | -3V |
| Voltage,Input | -5V |
| Voltage,Output | -100V |
| 案例 | TO247 |
| Transistor kind | Darlington |
| Transistor type | PNP |
| 功率 | 125W |
| Collector-emitter voltage | 100V |
| Multiplicity | 1 |
| Gross weight | 6.71 g |
| Collector current | 10A |
| Collective package [pcs] | 600 |
| spg | 600 |
| RESOURCE TYPE | LINK |
|---|---|
