STMicroelectronics

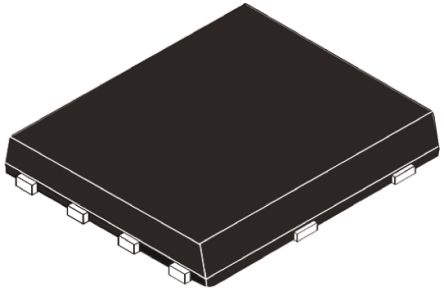

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 最大门源电压 | ±25 |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 150 |
| 通道模式 | Enhancement |
| 最低工作温度 | -55 |
| Package Height | 0.95(Max) |
| 安装 | Surface Mount |
| 渠道类型 | N |
| 封装 | Tape and Reel |
| 最大漏源电阻 | 240@10V |
| 最大漏源电压 | 710 |
| 每个芯片的元件数 | 1 |
| 最大功率耗散 | 57000 |
| 供应商封装形式 | Power Flat |
| Package Length | 5.2 |
| PCB | 8 |
| 最大连续漏极电流 | 15 |
| 引脚数 | 8 |
| 铅形状 | No Lead |
| FET特点 | Standard |
| 安装类型 | Surface Mount |
| 电流 - 连续漏极（Id ） @ 25 °C | 15A (Tc) |
| 的Vgs（th ） （最大）@ Id | 5V @ 250µA |
| 漏极至源极电压（Vdss） | 650V |
| 供应商设备封装 | PowerFlat™ (5x6) |
| 开态Rds（最大）@ Id ，V GS | 240 mOhm @ 7.5A, 10V |
| FET型 | MOSFET N-Channel, Metal Oxide |
| 功率 - 最大 | 57W |
| 标准包装 | 3,000 |
| 输入电容（Ciss ） @ VDS | 1240pF @ 100V |
| 闸电荷（Qg ） @ VGS | 31nC @ 10V |
| 封装/外壳 | 8-PowerVDFN |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 497-13967-1 |
| 安装风格 | SMD/SMT |
| 配置 | Dual Dual Drain |
| 晶体管极性 | N-Channel |
| 源极击穿电压 | +/- 25 V |
| 连续漏极电流 | 15 A |
| RDS（ON） | 0.24 Ohms |
| 功率耗散 | 57 W |
| 最低工作温度 | - 55 C |
| 封装/外壳 | PowerFLAT 5 x 6 |
| 栅极电荷Qg | 31 nC |
| 典型关闭延迟时间 | 9 ns |
| 上升时间 | 7 ns |
| 最高工作温度 | + 150 C |
| 漏源击穿电压 | 650 V |
| RoHS | RoHS Compliant |
| 下降时间 | 11 ns |
| 栅源电压（最大值） | �25 V |
| 工作温度范围 | -55C to 150C |
| 包装类型 | Power Flat |
| 极性 | N |
| 类型 | Power MOSFET |
| 元件数 | 1 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 电流 - 连续漏极（Id ） @ 25 °C | 15A (Tc) |
| 高度 | 1mm |
| 晶体管材料 | Si |
| 类别 | 功率 MOSFET |
| 长度 | 5.4mm |
| 典型输入电容值@Vds | 1240 pF @ 100 V |
| 通道模式 | 增强 |
| 安装类型 | 表面贴装 |
| 每片芯片元件数目 | 1 |
| 最大漏源电阻值 | 240 mΩ |
| 通道类型 | N |
| Board Level Components | Y |
| 最高工作温度 | +150 °C |
| 最大栅阈值电压 | 5V |
| 最大功率耗散 | 57 W |
| 最大栅源电压 | ±25 V |
| 宽度 | 6.35mm |
| 尺寸 | 5.4 x 6.35 x 1mm |
| 最小栅阈值电压 | 3V |
| 最大漏源电压 | 710 V |
| 典型接通延迟时间 | 36 ns |
| 典型关断延迟时间 | 9 ns |
| 封装类型 | PowerFLAT |
| 最大连续漏极电流 | 15 A |
| 引脚数目 | 8 |
| 晶体管配置 | 单 |
| 典型栅极电荷@Vgs | 31 nC @ 10 V |
| 工厂包装数量 | 3000 |
| Vds - Drain-Source Breakdown Voltage | 650 V |
| Vgs th - Gate-Source Threshold Voltage | 4 V |
| Qg - Gate Charge | 31 nC |
| Vgs - Gate-Source Voltage | 25 V |
| 品牌 | STMicroelectronics |
| 通道数 | 2 Channel |
| 晶体管类型 | 2 N-Channel |
| Id - Continuous Drain Current | 15 A |
| Rds On - Drain-Source Resistance | 240 mOhms |
| 系列 | MDmesh M5 |
| Pd - Power Dissipation | 57 W |
| 技术 | Si |
