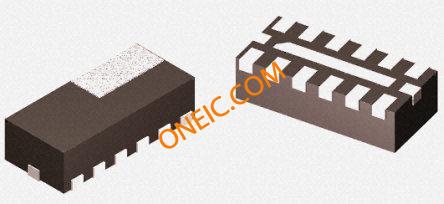

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 12TDFN |
| 每个芯片的输出端数量 | 8 |
| 最大输入频率 | 52 MHz |
| 工作电源电压 | 2.8 V |
| 最低工作电源电压 | 2.5 V |
| 最大工作电源电压 | 3.6 V |
| 标准包装 | Tape & Reel |
| Typical Operating Supply Voltage | 2.8 |
| 标准包装名称 | DFN |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 85 |
| 最大静态电流 | 4 |
| Package Height | 0.73 |
| 最大输入频率 | 52 |
| 封装 | Tape and Reel |
| PCB | 12 |
| 最低工作电源电压 | 2.5 |
| 最大工作电源电压 | 3.6 |
| Package Width | 2 |
| 安装 | Surface Mount |
| 供应商封装形式 | TDFN |
| Package Length | 3 |
| 最低工作温度 | -40 |
| 类型 | Fanout Buffer |
| 引脚数 | 12 |
| 单位包 | 3000 |
| 最小起订量 | 3000 |
| 外形尺寸 | 3 x 2 x 0.73mm |
| 身高 | 0.73mm |
| 长度 | 3mm |
| 逻辑功能 | Clock Distribution |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 安装类型 | Surface Mount |
| 时钟输入数 | 4 |
| 包装类型 | TDFN |
| 宽度 | 2mm |
| RoHS指令 | Compliant |
| 输出数 | 8 |
| 产品种类 | Clock Buffer |
| 安装风格 | SMD/SMT |
| 传播延迟 - 最大 | 20 us |
| 电源电压 - 最大 | 3.6 V |
| 封装/外壳 | TDFN-12 |
| 最大输入频率 | 52 MHz |
| 电源电流 | 2.8 mA |
| 电源电压 - 最小 | 2.5 V |
| RoHS | RoHS Compliant |
| 输出 | Clock |
| 电路数量 | 1 |
| 供应商器件封装 | 12-TDFN (2x3) |
| 操作温度 | -40°C ~ 85°C |
| 电压 - 电源 | 2.5 V ~ 3.6 V |
| 类型 | Fanout Buffer (Distribution) |
| 频率 - 最大值 | 52MHz |
| 封装/外壳 | 12-WFDFN |
| 比率 - 输入/输出 | 1:4 |
| 差分 - 输入/输出 | No/No |
| 输入 | Clock |
