stmicroelectronics

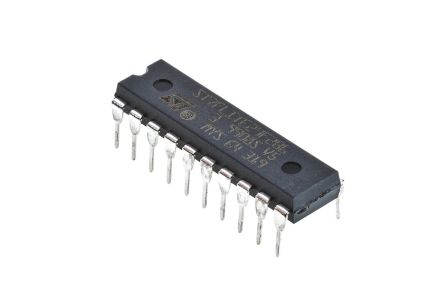

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 20PDIP |
| 姓 | ST7 |
| 程序存储器类型 | Flash |
| 程序存储器大小 | 8 KB |
| 最大速度 | 8 MHz |
| 数据总线宽度 | 8 Bit |
| RAM大小 | 384 byte |
| 工作电源电压 | 5 V |
| 工作温度 | -40 to 85 °C |
| 最大功率耗散 | 500 mW |
| 接口类型 | SPI |
| 片上ADC | 7-chx10-bit|7-chx13-bit |
| 可编程输入/输出数 | 15 |
| 计时器数 | 3 |
| 看门狗 | 1 |
| 标准包装 | Rail / Tube |
| 产品种类 | 8-bit Microcontrollers - MCU |
| RoHS | In Transition |
| 核心 | ST7 |
| 最大时钟频率 | 8 MHz |
| 数据RAM大小 | 384 B |
| 最高工作温度 | + 85 C |
| 封装/外壳 | PDIP-20 |
| 安装风格 | Through Hole |
| A / D位大小 | 10 bit, 13 bit |
| A / D通道 | 7, 7 |
| 数据ROM大小 | 256 B |
| 最低工作温度 | - 40 C |
| 封装 | Tube |
| 信息处理器系列 | ST7FLITE2x |
| 工厂包装数量 | 20 |
| 电源电压 - 最大 | 5.5 V |
| 电源电压 - 最小 | 3.3 V |
| 安装 | Through Hole |
| ADC的位数 | 10/13 |
| Package Width | 7.1(Max) |
| PCB | 20 |
| ADC通道 | 7/7 |
| 欧盟RoHS指令 | Compliant |
| 指令集架构 | CISC |
| SPI | 1 |
| 最低工作温度 | -40 |
| 供应商封装形式 | PDIP |
| 标准包装名称 | PDIP |
| 最高工作温度 | 85 |
| Maximum Clock Rate | 8 |
| 数据总线宽度 | 8 |
| 可编程性 | Yes |
| 核心架构 | ST7 |
| 设备核心 | ST7 |
| 最大速度 | 8 |
| Package Length | 25.4(Max) |
| CECC合格 | No |
| 最低工作电源电压 | 3.3 |
| 引脚数 | 20 |
| Package Height | 2.68(Max) |
| 典型工作电源电压 | 5 |
| 最大工作电源电压 | 5.5 |
| I2C | 1 |
| 铅形状 | Through Hole |
| 核心处理器 | ST7 |
| 核心规格 | 8-Bit |
| EEPROM大小 | 256 x 8 |
| 振荡器型 | Internal |
| 数据转换器 | A/D 7x10b |
| 连通性 | SPI |
| I / O针脚数 | 15 |
| 电压 - 电源（Vcc / VDD） | 2.4 V ~ 5.5 V |
| 周边设备 | LVD, POR, PWM, WDT |
| 速度 | 8MHz |
| 其他名称 | 497-2134-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| ADC分辨率 | 10bit |
| 的ADC | 7 x 10 bit |
| 外形尺寸 | 26.92 x 7.11 x 4.95mm |
| 身高 | 4.95mm |
| 长度 | 26.92mm |
| 最大频率 | 8MHz |
| CAN最大通道数 | 0 |
| 以太网的最大通道数 | 0 |
| I2C最大通道数 | 1 |
| 林最大通道数 | 0 |
| PCI最大通道数 | 0 |
| SPI最大通道数 | 1 |
| UART的最大通道数 | 0 |
| USART的最大通道数 | 0 |
| 安装类型 | Through Hole |
| ADC的单位数 | 2 |
| 的PWM单元数 | 1 |
| 包装类型 | PDIP |
| 脉冲宽度调制 | 4 x 12 bit |
| PWM通道数 | 4 |
| PWM分辨率 | 12bit |
| 定时器分辨率 | 8bit |
| 定时器 | 2 x 8 bit |
| 典型工作电源电压 | 2.4 → 5.5 V, 3.3 → 5.5 V |
| USB通道 | 0 |
| 宽度 | 7.11mm |
| 系列 | ST7 |
| Controller Family/Series | :ST7 |
| No. of I/O's | :15 |
| Supply Voltage Min | :2.4V |
| Supply Voltage Max | :5.5V |
| Digital IC Case Style | :DIP |
| No. of Pins | :20 |
| EEPROM Memory Size | :256Byte |
| RAM Memory Size | :384Byte |
| CPU Speed | :8MHz |
| Embedded Interface Type | :SPI |
| Operating Temperature Min | :-40°C |
| Operating Temperature Max | :85°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| 闪存容量 | :8KB |
| IC Generic Number | :7FLITE29 |
| Logic Function Number | :29F2B6 |
| 内存类型 | :Flash |
| Microprocessor/Controller Features | :SPI, WDT, ADC |
| No. of ADC Inputs | :7 |
| No. of Bits | :8 |
| No. of PWM Channels | :4 |
| No. of Timers | :2 |
| Number of bits in ADC | :10 |
| 工作温度范围 | :-40°C to +85°C |
| Supply Voltage Range | :2.4V to 5.5V |
| Weight (kg) | 0.0062 |
| Tariff No. | 85423190 |
| 案例 | DIP20 |
| Gross weight | 2 g |
| Multiplicity | 1 |
| Number of inputs/outputs | 15 |
| Integrated circuit type | ST7 microcontroller |
| Flash memory capacity | 8kB |
| 时钟频率 | 8MHz |
| Number of 10-bit ADCs | 7 |
| SRAM memory capacity | 384B |
| EEPROM memory capacity | 256B |
| 接口 | SPI |
| spg | 80 |
| Collective package [pcs] | 80 |
| 电源电压 | 2.4...5.5V DC |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
