stmicroelectronics

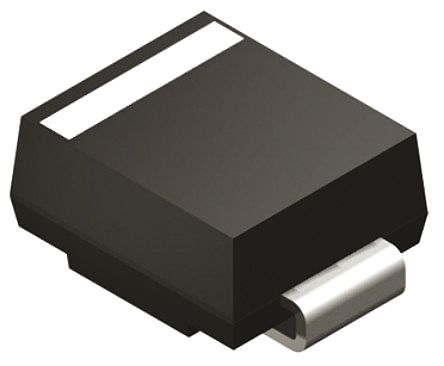

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 2DO-214AA |
| 类型 | DIAC |
| 重复峰值反向电压 | 120 V |
| 最大保持电流 | 150(Min) mA |
| 浪涌额定电流 | 16 A |
| 重复峰值断态电流 | 0.005 mA |
| 工作温度 | -55 to 150 °C |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 供应商封装形式 | DO-214AA |
| 标准包装名称 | DO-214-AA |
| Maximum Breakover Voltage | 160 |
| 重复峰值反向电压 | 120 |
| 最高工作温度 | 150 |
| 最大保持电流 | 150(Min) |
| 重复峰值断态电流 | 0.005 |
| 浪涌额定电流 | 16 |
| Repetitive Peak Forward Blocking Voltage | 120 |
| 欧盟RoHS指令 | Compliant |
| Maximum Breakover Current | 800 |
| 最低工作温度 | -55 |
| 引脚数 | 2 |
| 铅形状 | J-Lead |
| 单位包 | 2500 |
| 最小起订量 | 2500 |
| 封装 | Tape & Reel (TR) |
| 电压 - 击穿 | 160V |
| 电流 - 峰值脉冲（ 8/20μs）瞬态保护 | 150A |
| 电压 - 断路 | 120V |
| 电流 - 维持（Ih ） | 150mA |
| 电容 | 30pF |
| 封装/外壳 | DO-214AA, SMB |
| 元件数 | 1 |
| 电流 - 峰值脉冲（ 10/1000μS ） | 50A |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 497-7913-1 |
| 极性 | Bidirectional |
| 钳位电压 | 160 V |
| 产品种类 | TVS Diodes - Transient Voltage Suppressors |
| 通道 | 1 Channel |
| 工厂包装数量 | 2500 |
| 系列 | SMTPA |
| 端接类型 | SMD/SMT |
| 单位重量 | 0.003880 oz |
| 安装风格 | SMD/SMT |
| 击穿电压 | 120 V |
| 最低工作温度 | - 55 C |
| 峰值浪涌电流 | 50 A |
| 最高工作温度 | + 150 C |
| 工作电压 | 108 V |
| RoHS | RoHS Compliant |
| 外形尺寸 | 3.95 (Max) mm W x 4.6 (Max) mm L |
| TVS Polarity | :Bidirectional |
| Reverse Stand-Off Voltage Vrwm | :108V |
| Breakdown Voltage Min | :120V |
| Breakdown Voltage Max | :160V |
| Peak Pulse Current Ippm | :50A |
| Diode Case Style | :SMB |
| No. of Pins | :2 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Alternate Case Style | :DO-214AA |
| Breakdown Current Ibo | :800mA |
| Breakdown Voltage Range | :120V |
| Capacitance Cd @ Vr Typ | :16pF |
| Current Ir Max | :2µA |
| Current Itsm | :30A |
| 二极管配置 | :Bidirectional |
| 二极管类型 | :Bidirectional TVS |
| Holding Current Max Ih | :150mA |
| Itsm Frequency | :50Hz |
| Peak Pulse Current IPP @ 8/20µs | :100A |
| Reverse Voltage Vr Max | :108V |
| SMD Marking | :U17 |
| Stand-off Voltage | :108V |
| Weight (kg) | 0.000093 |
| Tariff No. | 85411000 |
