stmicroelectronics

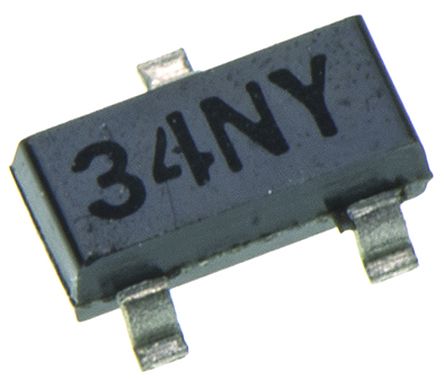

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3SOT-23 |
| 类型 | PNP |
| 引脚数 | 3 |
| 最大集电极发射极电压 | 300 V |
| 集电极最大直流电流 | 0.5 A |
| 最小直流电流增益 | 25@1mA@10V|40@10mA@10V|40@30mA@10V |
| 最大工作频率 | 50(Min) MHz |
| 最大集电极发射极饱和电压 | 0.5@2mA@20mA V |
| 工作温度 | -65 to 150 °C |
| 最大功率耗散 | 350 mW |
| 安装 | Surface Mount |
| 标准包装 | Tape & Reel |
| 集电极最大直流电流 | 0.5 |
| 最低工作温度 | -65 |
| Maximum Transition Frequency | 50(Min) |
| Package Width | 1.3 |
| PCB | 3 |
| 最大功率耗散 | 350 |
| 欧盟RoHS指令 | Compliant |
| 每个芯片的元件数 | 1 |
| 最大集电极基极电压 | 300 |
| 最大集电极发射极电压 | 300 |
| 供应商封装形式 | SOT-23 |
| 标准包装名称 | SOT-23 |
| 最高工作温度 | 150 |
| Package Length | 2.9 |
| Package Height | 0.95 |
| 最大基地发射极电压 | 5 |
| 封装 | Tape and Reel |
| 铅形状 | Gull-wing |
| 单位包 | 3000 |
| 最小起订量 | 24000 |
| 电流 - 集电极（ Ic）（最大） | 500mA |
| 晶体管类型 | PNP |
| 安装类型 | Surface Mount |
| 频率 - 转换 | 50MHz |
| 下的Vce饱和度（最大） Ib，Ic条件 | 500mV @ 2mA, 20mA |
| 电压 - 集电极发射极击穿（最大） | 300V |
| 供应商设备封装 | SOT-23-3 |
| 功率 - 最大 | 350mW |
| 封装/外壳 | TO-236-3, SC-59, SOT-23-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 40 @ 30mA, 10V |
| RoHS指令 | Lead free / RoHS Compliant |
| 其他名称 | 497-7415-1 |
| 工厂包装数量 | 3000 |
| 集电极 - 发射极饱和电压 | - 0.5 V |
| 产品种类 | Transistors Bipolar - BJT |
| 晶体管极性 | PNP |
| 发射极 - 基极电压VEBO | - 5 V |
| 直流集电极/增益hfe最小值 | 40 |
| 增益带宽产品fT | 50 MHz |
| 集电极 - 发射极最大电压VCEO | - 300 V |
| 安装风格 | SMD/SMT |
| 集电极 - 基极电压VCBO | - 300 V |
| 最低工作温度 | - 65 C |
| 配置 | Single |
| 最高工作温度 | + 150 C |
| RoHS | In Transition |
| 连续集电极电流 | - 0.5 A |
| 集电极电流（ DC）（最大值） | 0.5 A |
| 集电极 - 基极电压 | 300 V |
| 集电极 - 发射极电压 | 300 V |
| 发射极 - 基极电压 | 5 V |
| 频率（最大） | 50 MHz |
| 功率耗散 | 0.35 W |
| 工作温度范围 | -65C to 150C |
| 包装类型 | SOT-23 |
| 元件数 | 1 |
| 直流电流增益（最小值） | 25 |
| 工作温度分类 | Military |
| 弧度硬化 | No |
| 频率 | 50 MHz |
| 集电极电流（DC ） | 0.5 A |
| 直流电流增益 | 25 |
| Collector Emitter Voltage V(br)ceo | :300V |
| Transition Frequency ft | :50MHz |
| 功耗 | :350mW |
| DC Collector Current | :-500mA |
| DC Current Gain hFE | :40 |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :SOT-23 |
| No. of Pins | :3 |
| MSL | :MSL 1 - Unlimited |
| SVHC | :No SVHC (20-Jun-2013) |
| Collector Emitter Voltage Vces | :500mV |
| Current Ic @ Vce Sat | :20mA |
| Current Ic Continuous a Max | :500mA |
| Current Ic hFE | :30mA |
| Gain Bandwidth ft Typ | :50MHz |
| Hfe Min | :40 |
| Power Dissipation Ptot Max | :350mW |
| SMD Marking | :A92 |
| 端接类型 | :SMD |
| Weight (kg) | 0.0005 |
| Tariff No. | 85412900 |
