stmicroelectronics

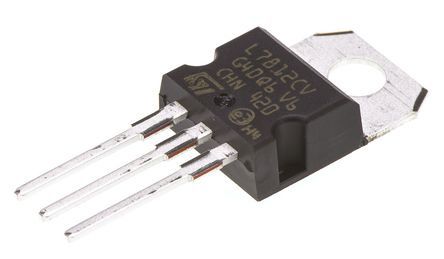

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 3TO-220 |
| 极性 | Positive |
| 类型 | Linear |
| 输出数 | 1 |
| 最大输入电压 | 35 V |
| 最大输出电流 | 1.5 A |
| 输出电压 | 12 V |
| 典型漏失电压@电流 | 2@1A V |
| 负载调整率 | 240 mV |
| 最大静态电流 | 8 mA |
| 工作温度 | 0 to 125 °C |
| 安装 | Through Hole |
| 输出类型 | Fixed |
| 标准包装 | Rail / Tube |
| 典型漏失电压@电流 | 2@1A |
| 包装宽度 | 4.6(Max) |
| PCB | 3 |
| 欧盟RoHS指令 | Compliant |
| 最低工作温度 | 0 |
| 供应商封装形式 | TO-220 |
| 标准包装名称 | TO-220 |
| 最高工作温度 | 125 |
| 线路调整 | 240mV |
| 包装长度 | 10.4(Max) |
| 特殊功能 | Current Limit|Safe Area Protectio... |
| 引脚数 | 3 |
| 最大静态电流 | 8 |
| 包装高度 | 9.15(Max) |
| 输出电压 | 12 |
| 封装 | Tube |
| 最大输出电流 | 1.5 |
| 标签 | Tab |
| 最大输入电压 | 35 |
| 铅形状 | Through Hole |
| 匹配代码 | L7812CV |
| 输出电流 | 1.5A |
| 单位包 | 50 |
| 标准的提前期 | 26 weeks |
| 最小起订量 | 50 |
| Overtemp.prot | YES |
| ShortCirc.Proof | YES |
| Op.temp.R.min | 0°C |
| 输出电压 | 12V |
| 模式 | POS |
| Op.temp.R.max | 150°C |
| 输入电压 | 35V |
| 漏失电压 | 2000mV |
| 汽车 | NO |
| 容差 | 4% |
| 无铅Defin | RoHS-conform |
| 静态curre | 6.0mA |
| 稳压器拓扑结构 | Positive Fixed |
| 安装类型 | Through Hole |
| 稳压器数量 | 1 |
| 供应商设备封装 | TO-220AB |
| 电压 - 输出 | 12V |
| 电压 - 压降（标准） | 2V @ 1A |
| 电流 - 输出 | 1.5A |
| 封装/外壳 | TO-220-3 |
| 电压 - 电压 | Up to 35V |
| 其他名称 | 497-1452-5 |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 10.4 x 4.6 x 9.15mm |
| 身高 | 9.15mm |
| 长度 | 10.4mm |
| 最高工作温度 | +150 °C |
| 最低工作温度 | 0 °C |
| 包装类型 | TO-220 |
| 静态电流 | 8mA |
| 宽度 | 4.6mm |
| 产品种类 | Voltage Regulators - Standard |
| 输出电流 | 1.5 A |
| 工厂包装数量 | 1000 |
| PSRR /脉动抑制 - 典型值比 | 55 dB |
| 安装风格 | Through Hole |
| 最大输入电压 | 35 V |
| RoHS | RoHS Compliant |
| 输入电压最小 | 14 V |
| 工作温度范围 | 0C to 125C |
| 稳压器输出类型 | Fixed |
| 电压稳压器类型 | Linear |
| 极性类型 | Positive |
| 工作温度分类 | Commercial |
| 输入电压（最大值） | 35 V |
| 静态电流（最大值） | 8 mA |
| 拓扑结构 | Standard |
| 弧度硬化 | No |
| 漏失电压@电流（典型值） | 2@1A |
| 输入电压 | 35 V |
| Input Voltage Min | :19V |
| Input Voltage Max | :35V |
| Output Voltage Nom. | :12V |
| Voltage Regulator Case Style | :TO-220 |
| No. of Pins | :3 |
| Operating Temperature Min | :0°C |
| Operating Temperature Max | :125°C |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Base Number | :7812 |
| Device Marking | :L7812CV |
| IC Generic Number | :7812 |
| No. of Outputs | :1 |
| 工作温度范围 | :0°C to +150°C |
| Operating Voltage Tolerance + | :4% |
| Output Voltage Max | :12V |
| Primary Input Voltage | :19V |
| Supply Voltage Max | :27V |
| Supply Voltage Min | :18.5V |
| Weight (kg) | 0.002 |
| Tariff No. | 85423990 |
| 端接类型 | :Through Hole |
| Current,Output | 1.5A |
| Current,Supply | 8mA |
| PackageType | TO-220 |
| Regulation,Line | 240mV |
| Regulation,Load | 120mV |
| RegulatorType | PositiveVoltageOut |
| Resistance,Thermal,JunctiontoCase | 5°C/W |
| Temperature,Operating,Range | 0to+150°C |
| Voltage,Dropout | 2V |
| Voltage,Input | 19V |
| Voltage,Noise | 75μV/V |
| Voltage,Output | 12V |
| Voltage,Supply,RejectionRatio | 55dB |
| 案例 | TO220 |
| Integrated circuit type | voltage stabiliser |
| Kind of voltage regulator | fixed |
| Gross weight | 2.3 g |
| Multiplicity | 1 |
| Radiator thickness | 0.51...0.6mm |
| Collective package [pcs] | 1000 |
| spg | 1000 |
| RESOURCE TYPE | LINK |
|---|---|
| Datasheets |
|
