stmicroelectronics

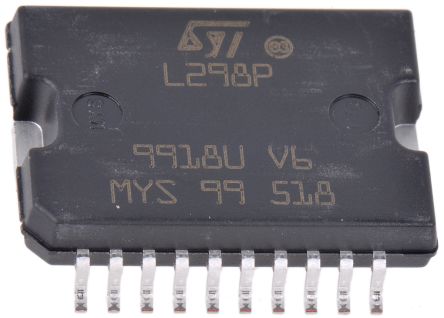

所示图像仅为示意图。请从产品数据表中获得准确的规格。
| Type | Description |
|---|---|
| 包装 | 20PowerSO |
| 类型 | Dual Full Bridge Motor Driver |
| 工作温度 | -25 to 130 °C |
| 安装 | Surface Mount |
| 标准包装 | Cut Tape |
| 标准包装 | Tape & Reel |
| 供应商封装形式 | PowerSO |
| 标准包装名称 | PowerSO |
| 欧盟RoHS指令 | Compliant |
| 最高工作温度 | 130 |
| 封装 | Tape and Reel |
| 最大工作电源电压 | 46 |
| 最低工作温度 | -25 |
| 最低工作电源电压 | 4.8 |
| 引脚数 | 20 |
| 功能 | Power Bridge - Logic Driven Power Stage |
| 汽车类型 - AC，DC | Brushed DC |
| 安装类型 | Surface Mount |
| 应用范围 | General Purpose |
| 电压 - 负载 | 4.8 V ~ 46 V |
| 供应商设备封装 | PowerSO-20 |
| 电流 - 输出 | 2A |
| 电机型号 - 步进 | Bipolar |
| 电压 - 电源 | 4.5 V ~ 7 V |
| 封装/外壳 | 20-SOIC (0.433", 11.00mm Width) Exposed Pad |
| 接口 | Parallel |
| 输出配置 | Full H-Bridge, (2) Dual |
| 其他名称 | 497-3624-2 |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作电源电压 | 5 V |
| 输出数 | 4 |
| 产品 | Stepper Motor Controllers / Drivers |
| 产品种类 | Motor / Motion / Ignition Controllers & Drivers |
| 输出电流 | 3 A |
| 工厂包装数量 | 600 |
| 负载电压 | 30 V |
| 安装风格 | SMD/SMT |
| 功率耗散 | 25 W |
| 电源电流 | 50 mA |
| RoHS | RoHS Compliant |
| 包装类型 | PowerSO |
| 工作温度（最大） | 130C |
| 工作温度（最小值） | -25C |
| 工作温度分类 | Commercial |
| 弧度硬化 | No |
| 工作电源电压（典型值） | 42 V |
| 工作电源电压（最小值） | 4.8 V |
| 工作电源电压（最大值） | 46 V |
| Board Level Components | Y |
| 输出配置 | 双全桥接 |
| 最高工作温度 | +130 °C |
| 安装类型 | 表面贴装 |
| 引脚数目 | 20 |
| 高度 | 3.3mm |
| 最低工作温度 | -25 °C |
| 最小工作电源电压 | 4.8 V |
| 宽度 | 11.1mm |
| 封装类型 | PowerSO |
| 最大集电极-发射极电压 | 46 V |
| 最大IGBT集电极电流 | 4A |
| 最大工作电源电压 | 46 V |
| 长度 | 16mm |
| 典型开关频率 | 25kHz |
| 电动机类型 | 有刷直流电机 |
| 尺寸 | 16 x 11.1 x 3.3mm |
| 工作电源电流 | 50 mA |
| 系列 | L298 |
| 品牌 | STMicroelectronics |
| 工作温度范围 | - 25 C to + 130 C |
| 额定负载电压 | 30 V |
| Pd - Power Dissipation | 25 W |
